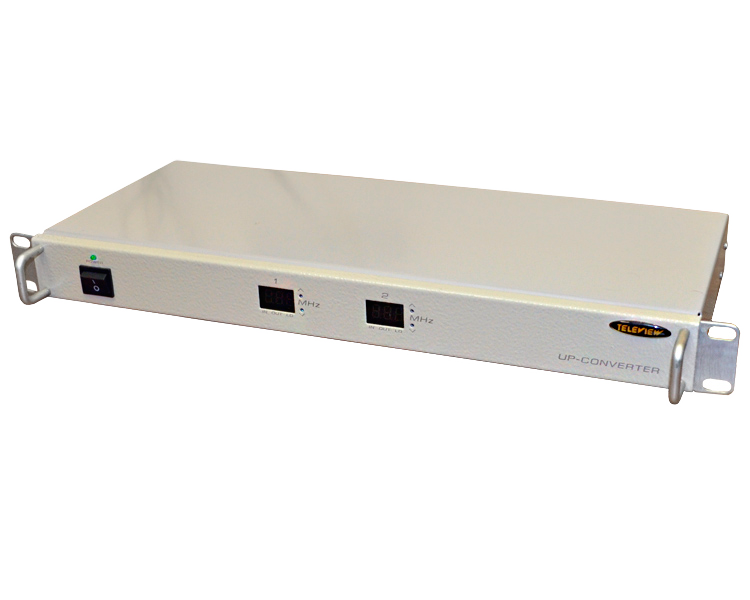

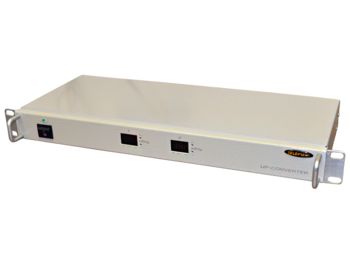

Модулятор двухканальный-Up-конвертер UPC-02 Teleview
Повышающий конвертер UPC-02 предназначен для применения в кабельных сетях в качестве повышающего преобразователя QAM-IF в QAM-RF совместно с модуляторами 6DVB-C (6 TV channel DVB-C converter) и 4ASI/DVB-C (4 TS MPEG-2 ASI/DVB-C QAM: 32/64/128/256 Scrambling Converter).
Статус: Под заказ
Опт1 28 710,00 a i При разовом заказе на сумму свыше 50 тыс. руб.
Опт2 27 280,00 a i При разовом заказе на сумму свыше 100 тыс. руб.
Не предназначен для использования с аналоговыми модуляторами.
Особенности:
- Применение современной элементной базы позволило получить конвертер с низким уровнем фазового шума и высокой линейностью, что позволяет его использовать не только c QAM модуляцией, но и с COFDM
- Система АРУ обеспечивает стабильный выходной уровень
- Перестройка частоты производится кнопками, расположенными на лицевой панели
- Как опция возможно управление конвертером по RS-485 от ПК
Технические характеристики:
| Модуляция | QAM-64, QAM-128, QAM256, COFDM |
| Частота ПЧ, МГц | 36 |
| Вход ПЧ | 75 Ом (F-female) |
| Полоса частот для канала, МГц | 8 |
| Уровень входного сигнала, дБм | -10 ... -7 |
| Диапазон входных частот, МГц | 100...270 270...470 470...670 670...864 |
| Шаг перестройки частоты, МГц | 1 |
| Уровень выходного сигнала, дБм | -13 ... +1 |
| Пределы регулировки выходного уровня, дБ | 0 ... -20 |
| Потери с входа LOOP на выход RF OUT, дБ | не более 1 |
| Питание, В | 220 |
| Корпус | 1U |
Задняя панель:
