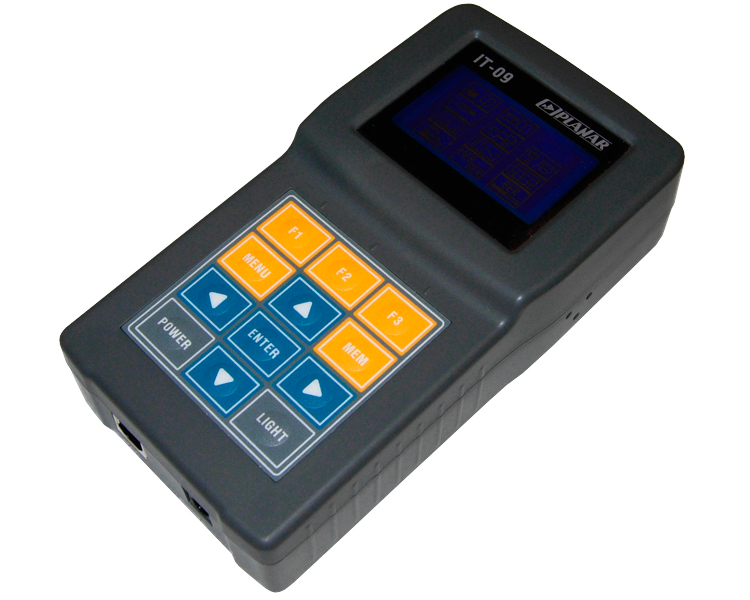

Измеритель сигналов DVB-Т ИТ-09T Планар

Компактный, легкий прибор для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией (COFDM).

Обеспечивает режим автоматического определения параметров настройки, таких как частота канала, символьная скорость, вид модуляции.

Статус: Под заказ

Опт1 11 875.00 a i Для частных лиц при разовом заказе на сумму не менее 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму не менее 300 000 руб.

Опт2 11 250.00 a i При разовом заказе на сумму не менее 300 000 руб.

ИТ-09Т может быть подключен к персональному компьютеру для получения доступа к дополнительным сервисным режимам. Позволяет измерять постоянное и переменное напряжение дистанционного питания сетей распределительных приемных систем телевидения и радиовещания.

Измерения:

Уровень сигнала
Видео/звук
Сигнал/шум
Уровень мощности канала

Для стандарта DVB-T:

Коэффициент ошибок модуляции цифрового потока MER
Частоту появления ошибочных битов BER до декодера Витерби (preBER)
Количество ошибочных пакетов после декодера после декодера Витерби (postBER)
Количество ошибочных пакетов после декодера Рида-Соломона
Запас по помехоустойчивости MARGIN
Констелляционную диаграмму

Описание:

Габаритные размеры: 147x82x43 мм
Легкий, вес прибора с аккумуляторами не превышает 350 г
Недорогой
Работа с внешним компьютером, порт USB
Программное обеспечение измерителя допускает обновление пользователем
Энергонезависимая записная книжка
Индикация всех параметров на графическом ЖК дисплее 128x64 со светодиодной подсветкой
Клавиатура пленочная с тактильным эффектом
Питание от 4-х NiMH аккумуляторов размера АА
Работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля
Время 80-ти процентного заряда аккумуляторов: 4 часа

Технические характеристики:

Диапазон перестройки, МГц	5 – 900
Диапазон рабочих частот, МГц	45 – 865
Шаг перестройки по частоте, кГц	125
Выбор стандарта распределения каналов	загружается с ПК
Ослабление встроенного аттенюатора, дБ	20, 40
Усиление встроенного усилителя (только для режимов измерения параметров каналов с цифровой модуляцией), дБ	11
Затухание несогласованности на входе не менее	14 дБ (атт-0дБ) 18 дБ(атт-20, 40дБ)
Диапазон измеряемых уровней в режиме ручного выбора ослабления аттенюатора	0 - 80 дБмкВ с выключенным аттенюатором 50 - 100 дБмкВ с включенным аттенюатором 20 дБ 70 - 120 дБмкВ с включенным аттенюатором 40 дБ
Разрешение по измеряемому уровню, дБ	0,1
Пределы допускаемой основной относительной погрешности измерения в диапазоне уровней от 30 до 120 дБмкВ на частоте настройки, дБ	±1,5
Пределы допускаемой относительной погрешности измерения в рабочем диапазоне температур окружающего воздуха, дБ	±2,2
Полоса пропускания канала измерения по уровню минус 3 дБ, кГц	230 ± 60
Параметры COFDM демодулятора
Модуляция поднесущих	QPSK, QAM16, QAM64
Ширина канала, МГц	8
Число поднесущих	2k, 4k, 8k
Иерархичная модуляция	α=1, α=2, α=4
Защитный интервал	1/4, 1/8, 1/16, 1/32
Относительная скорость кода	1/2, 2/3, 3/4, 5/6, 7/8
Диапазон измерения MER, дБ	16 - 35 (QAM64, скорость кода = 3/4)
Разрешение по измерению MER, дБ	0,1
Диапазон измерения BER до декодера Витерби	1,0^-2 – 1.0^-8
диапазон измерения BER после декодера Витерби	1,0^-3 – 1.0^-8
Время установления рабочего режима, мин	не более 10
