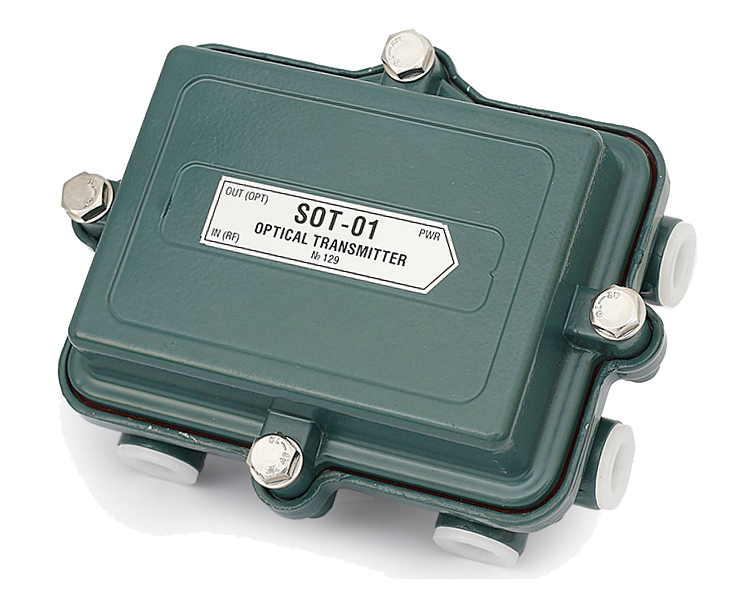

Передатчик оптический обратного канала SOT-01 Планар
Предназначен для организации передачи данных в оптико-коаксиальных кабельных сетях.
Статус: Под заказ
Опт1 4 361.00 a
Опт2 4 131.00 a
Особенности:
- Контроль оптической мощности
- Входная регулировка уровня
- Контрольный отвод
- Компактный корпус
Рекомендуется использовать в комплекте с оптическим приемником прямого направления и диплексером. Возможно изготовление передатчиков c DFB лазером, мощностью до 3 мВт.
Технические характеристики:
| Радиочастотные | |
| Диапазон частот, МГц | 5 ... 200 (опция) |
| Неравномерность АЧХ(не более), дБ | ±0,5 |
| Входной уровень(тип.) IMAIII(B) -30дБ(Ро=1мВт), дБмкВ -40дБ(Ро=1мВт), дБмкВ -50дБ(Ро=1мВт), дБмкВ | 70 68 68 |
| Коэффициент шума, дБ | 6 |
| Диапазон регулировки входного уровня, дБ | 0 ... 20 |
| Затухание несогласованности, дБ | 18 |
| Оптические | |
| Тип лазера | FP/(опция) |
| Длина волны оптического сигнала, нм | 1310±40/(опция) |
| Выходная оптическая мощность, мВт, не менее | 1 |
| Возвратные оптические потери, дБ | 45 |
| Стабильность вых. оптической мощности, дБ | ±1 |
| Общие характеристики | |
| Отношение сигнала к фоновой помехе, дБ | 70 |
| Напряжение питания, В | ~20...65, =24...90 |
| Потребляемая мощность, Вт | 4,5 |
| Степень защиты по МЭК529 | IP64 |
| Масса, кг | 0,5 |
| Габариты, мм | 102 х 72 х 54 |
| Диапазон температур , °С | -20...+55 |
| Присоединительный разъем | 5/8 |
| Оптический разъем | SC/APC (опция) |
| Ослабление сигнала на контрольной точке, дБ | 20, F-quick |
