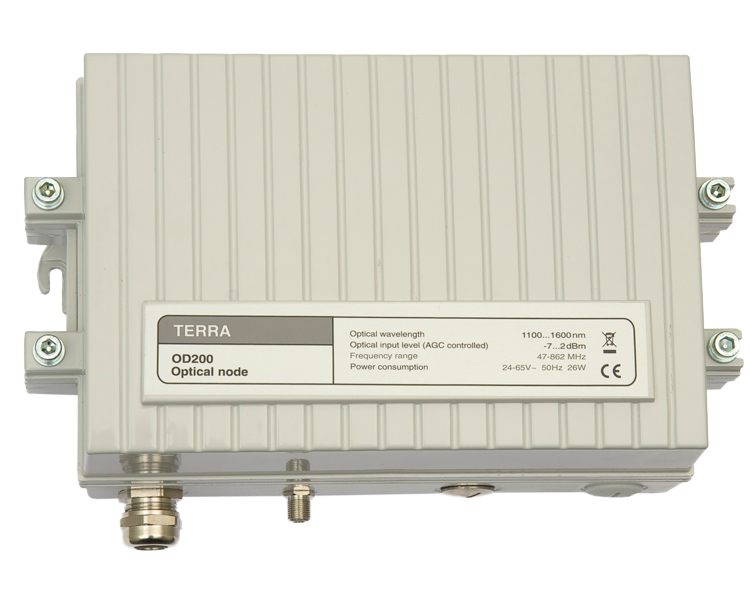

Приемник оптический OD200 Terra
Диапазон АРУ -7...+2 дБм, электронная регулировка параметров, цифровая индикация оптического входного уровня, аттенюатора, эквалайзера. Выходной уровень 114 дБмкВ.
Статус: Под заказ
Опт1 17 300.00 a
Опт2 16 860.00 a

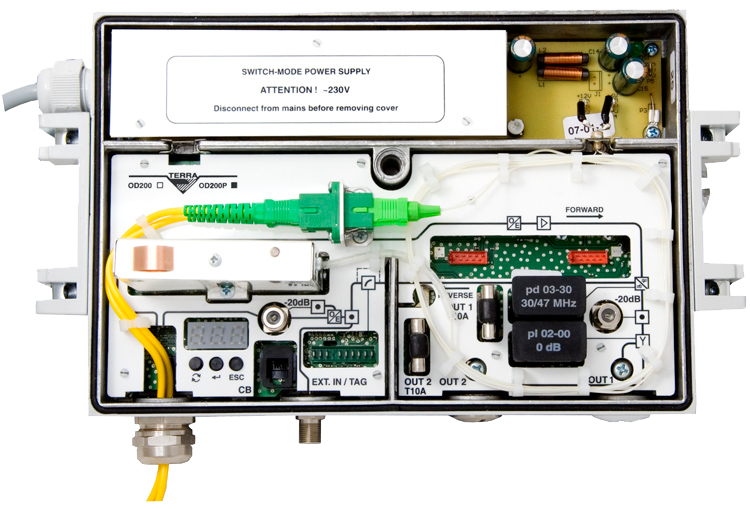

Конструктивные и эксплуатационные особенности:
- Электронная установка всех параметров
- АРУ привязанная к оптическому входному уровню
- Встраиваемый оптический передатчик обратного канала с встроенным передатчиком данных для подсистемы дистанционного мониторинга "Master Watch"
- Цифровая индикация оптического входного уровня и других параметров на встроенном дисплее
- Возможность контролировать параметры узла с HMS транспондером
- Дистанционно контролируемые параметры, используя подсистему дистанционного мониторинга Master Watch:
- Напряжение питания постоянного тока
- Потребляемый ток
- Температура
- Входной оптический уровень
- Напряжение переменного тока дистанционного питания
- Состояние датчика внешнего контроля
- Ток, потребляемый лазером
Технические характеристики:
| Длина волны, нм | 1100-1600 |
| Оптический уровень на входе (диапазон APУ), дБм | -7 ... 2 |
| Спектральная плотность шумового тока, пА/√Гц | максимум 8,0 |
| Частотный диапазон, МГц | 47/75/87 - 862 |
| Обратный канал, МГц | 5 - 30/ 55 / 65 |
| Сопротивление, Ом | 75 |
| Коэффициент отражения | 18 дБ/40 МГц - 1,5 дБ/на октаву |
| Неравномерность АЧХ, дБ | ± 0,75 |
| Выходной уровень (контр. АРУ, 4,9 % OMI), дБмкВ | 114 |
| Выходной уровень (CTB, EN50083-3)*, дБмкВ | 112 (42 кан.) |
| Выходной уровень (CSO, EN50083-3)*, дБмкВ | 113 (42 кан.) |
| Межкаскадный аттенюатор, дБ | 0 - 10 с шагом 0,5 |
| Межкаскадный корректор, дБ | 0 - 10 с шагом 0,5 |
| Аттенюатор обратного канала | 0 - 25 с шагом 1 |
| Переключатель ингресс шумов | 0/-6/<-50 |
| Потери в обратном канале (с выхода до оптического передатчика), дБ | макс. 6 |
| Напряжение питания (50 Гц), В | 24-65 |
| Потребляемая мощность, Вт | 26 |
| Потребляемый ток: 24 V AC 42 V AC 65 V AC | 1,7 А 0,95 А 0,6 А |
| Максимальный ток через ВЧ порт, А | 7 |
| Коэффициент ослабления на контрольном выводе на выходе, дБ | -20±0,5 |
| Коэффициент ослабления на контрольном выводе в обратном канале, дБ | -20±0,5 |
| Ослабление, дБ | -30 |
| Частотный диапазон, мГц | 5 - 200 |
| Оптические разъемы | SC/APC |
| Выходные разъемы | PG11 |
| Тип соединений контрольных выводов | F |
| Отношение сигнала к фоновой помехе (7А), дБ | мин. 65 |
| Класс защиты корпуса | IP 64 |
| Диапазон рабочих температур, °C | -20 ... +50 |
| Габариты, мм | 229x159x120 (корпус), 269х159х120 |
| Вес (в упаковке), кг | 3,2 |
