Версия для печатиПриемник оптический SHO 212A-E SM500 FOROtel, 114 дБмкВ, АРУ, 12В, SNMP

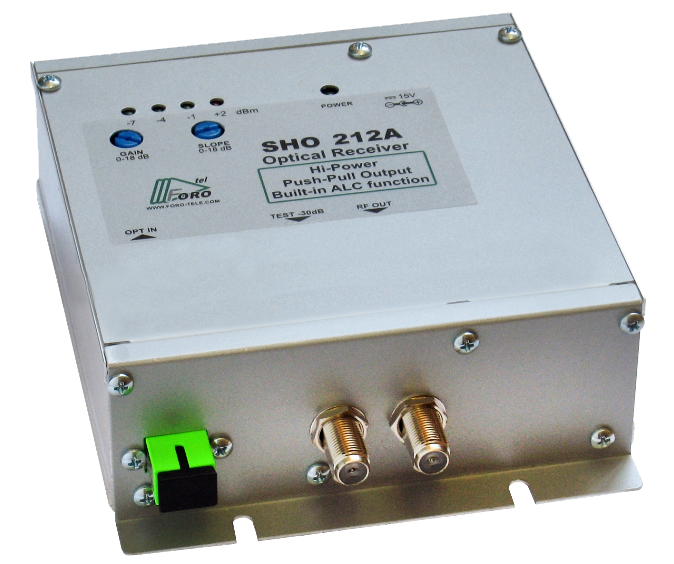

Приемник оптический SHO 212A-E SM500 FOROtel, 114 дБмкВ, АРУ, 12В, SNMP

Приемник оптический SHO 212A-E SM500 FOROtel, 114 дБмкВ, АРУ, 12В, SNMP

Артикул: SHO 212A-E SM500

Оптический приемник с высоким выходным уровнем сигнала, при низких уровнях входной оптической мощности. -9..+2 дБм, 47-862 мГц. АРУ. SNMP.

Статус: В наличии

Опт1 4 575.60 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 4 464.00 a i При разовом заказе на сумму более 300 000 руб.

Особенности оптического приёмника SHO 212A FOROtel:

  • Низкое потребление, улучшенное теплораспределение
  • Компактный алюминиевый корпус
  • Питание от адаптера 12В
  • Модуль удаленного мониторинга SNMP (опционально)
  • Малошумящий высокочувствительный приёмный каскад
  • Двухтактный GaAs P-P выходной каскад повышенной мощности
  • Высокий выходной уровень сигнала, при низких уровнях входной оптической мощности
  • Термостабильный РЧ детектор системы АРУ,  -9 дБм …+2 дБм

Гарантийный срок эксплуатации 18 месяцев.

Сертификат соответствия системы сертификации РФ в области связи. Регистрационный номер сертификата: ОС-2-ОТ-0758.

Комплектация: Блок питания в комплекте.

Технические характеристики:

Оптические параметры
Рабочая длина волны, нм1290 ... 1600
Диапазон работы АРУ по входной оптической мощности, дБм-9 ... +2
Возвратные оптические потери, не хуже, дБ45
ВЧ параметры
Диапазон частот, МГц47 ... 862
Неравномерность АЧХ, дБ± 0,75
Уровень выходного напряжения при -9 дБм входной оптической мощности (-9 дБм опт. мощности, OMI=4%), дБмкВне менее 112*
Отношение несущая/шум (CNR)
(-8дБм опт. мощности, OMI=4%), дБ
не менее 48
Выходной уровень группового сигнала по EN50083-3 (42 канала, 6 дБ наклон, CTB, CSO < –60дБ)не менее 114 дБмкВ**
Точность поддержания уровня выходного сигнала в системе АРУ± 0,75 дБ
Сопротивление нагрузки, Ом75
Коэффициент отражения по выходу, дБ14
Глубина регулировки усиления, дБ0 ... 18
Глубина регулировки наклона АЧХ, дБ0 ... 18
Ослабление на контрольном отводе, дБ30
Общие параметры
Напряжение питания постоянного тока12 В ±0,5 В
Потребляемая мощность, не более8,0 В*А
Габаритные размеры145 х 115 х 45 мм
Масса0,30 кг
Тип ВЧ соединенийF
Тип оптического коннектораSC/APC
Диапазон рабочих температур-20 ... +50°С

* Выходной уровень, ограниченный усилением оптического приёмника. Параметр, определяющий сквозное усиление оптического приёмника. При подаче входного сигнала мощностью -9 дБм при OMI=4%, уровень выходного сигнала с оптического приёмника будет соответствовать 112 дБмкВ.

** Максимальный выходной уровень ограниченный интермодуляционными искажениями CSO, CTB выходного каскада. Параметр, определяющий максимальный уровень группового сигнала 42 канала на выходе оптического приемника по EN50083-3. Рекомендуется вводить наклон регулятором "SLOPE" не менее 5 дБ.

Изделия имеют класс защиты II по электробезопасности в соответствии ГОСТ IEC 60065-2011.

Скриншот интерфейса приемника в Google Chrome:

Скриншот интерфейса приемника
