Версия для печатиМодулятор перестраиваемый MD 605 Телемак

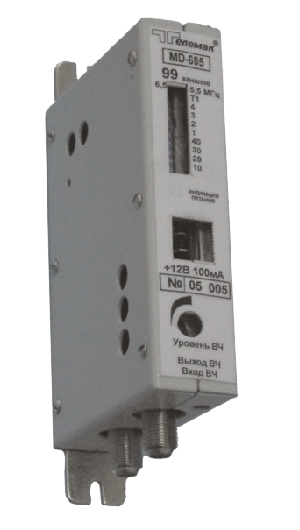

Модулятор перестраиваемый MD 605 Телемак

Модулятор перестраиваемый MD 605 Телемак

Артикул: MD605

Модулятор, 1-69 канал, 80 дБмкВ, +12В, для использования в составе ГС AMZ 201

Статус: Под заказ

Опт1 2 594.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 2 572.00 a i При разовом заказе на сумму более 300 000 руб.

Особенности:

  • Полное перекрытие ТВ диапазона
  • Наличие тестового сигнала, переключаемый стандарт звука
  • Управление с помощью DIP-переключателей
  • Проходной канал с малыми потерями на выходе
  • Регулятор уровня выходного ВЧ сигнала
  • Модуляция с двумя боковыми полосами
  • Несущая изображения модулятора MD 605 в диапазонах MB, СК, НВ формируется с помощьюуправляемых делителей, что приводит к более высокому уровню кратных гармоник. Поэтому, при каскадировании и совмещении с каналами эфирного ТВ рекомендуется использовать соответствующие фильтры (AMZ 201 01-04, FTZ, ФНЧ)

Технические характеристики:

Диапазон рабочих частот, МГц Установка частоты поканально (OIRT), шаг 8МГц49,75 - 855,25
Выходной уровень, дБмкВ, не менее80
Глубина регулировки выходного уровня, дБ, не менее15
Частотная коррекция звука, мксек50
Затухание в проходном канале, дБ, не более1,5
Отношение сигнал/шум на выходе, дБ, не менее50
Входной уровень звука, регулируемый, мВ370 /10 кОм
Входной уровень видео, регулируемый, В0-1,5/75 Ом
Несущая частота звука, МГц5,5/6,5
Глубина модуляции видео, %80/90
Вход поднесущей ПЧ стереозвука А2,дБ/мкВ, не более-
Отношение уровней несущих изображения и звукового сопровождения, дБ12/16
Уровень кратных гармоник, MB, СК, НВ, дБ, не болеечётные - 40, нечётные - 10
Уровень кратных гармоник ДМВ, дБ, не более- 45
Отношение уровней несущей изображения и гетеродина на выходе, дБ, не менее-
Напряжение питания, В12+0,5
Потребляемый ток, тА, не более100
Соединительные разъёмы ВЧF
Соединительные разъёмы НЧRCA
Габаритные размеры, мм135x65x25
