Версия для печатиРесивер счетверенный DMM-2410D-T2 PBI, IP, ASI выходы

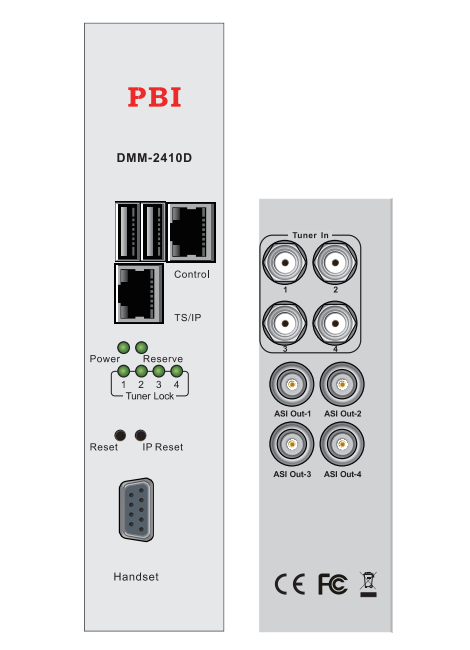

Ресивер счетверенный DMM-2410D-T2 PBI, IP, ASI выходы

Ресивер счетверенный DMM-2410D-T2 PBI, IP, ASI выходы

Артикул: DMM-2410D-T2

4-тюнерный DVB-T/T2/C IRD, вход QAM/COFDM, IP вход, 4 ASI выхода и IP выход.

Статус: Под заказ

Опт1 116 300.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 114 200.00 a i При разовом заказе на сумму более 300 000 руб.

Профессиональные IRD модули DMM-2410D являются обновленной версией модулей серии 2400D, поддерживают множество опций в зависимости от модификации и предназначены для преобразования модулированных (QPSK/8PSK/QAM/COFDM) цифровых транспортных потоков (TS) формата DVB-S/S2/C/T и TS-over-IP.  Принятый TS поток подается на ASI выход, мультиплексор или IP выход. Каждый транспортный поток может содержать несколько телевизионных программ (SPTS и MPTS), программы радиовещания, интернет-данные. Устройство является профессиональным и предназначено для использования операторами кабельных цифровых телевизионных сетей (CATV) и широкополосного доступа, в сетях общего доступа для мультиплексирования цифровых TS потоков, ТВ-студиями и другими провайдерами в качестве одного из устройств в линии передачи сигналов цифровых TS потоков вещательного телевидения.

Тюнеры номер 3 и 4 не могут выдавать напряжение питания и тон 22кГЦ, для подачи сигнала на них рекомендуется использовать петлевые выходы других плат или спутниковые делители, способные работать с внешним питанием.

Основные отличия от предыдущей серии PBI DMM-2400D:

  • Более производительный ремультиплексор
  • IP вход в качестве источника ts потока в ремультиплексоре
  • 1G интерфейс TS over IP
  • Поддержка до 128 SPTS на IP выходе
  • Максимальный битрейт до 430Mb/s (описание режимов в таблице ниже)
  • Динамическое сканирование и обновление сервисных таблиц в потоке

Технические характеристики:

DVB-S2 (8PSK-демодулятор) Совместим с DVB-S, DVB/DSS
Входной интерфейс4x F female (3,4 тюнер без питания LNB)
Диапазон входных частот950 ... 2150 МГц
Символьная скорость потока на входе2.0 ... 45 MBaud
Уровень входного сигнала-65 ... -25 дБмВ
Roll off Factor0.35 для QPSK; 0.35, 0.25, 0.2 для DVB-S2
FEC1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 для S2 QPSK
2/3, 3/4, 3/5, 5/6, 8/9, 9/10 для S2 8PSK
1/2, 2/3, 3/4, 5/6, 6/7, 7/8 для QPSK
LNB0/13/18 В (макс. 350 мA), 0/22 кГц  DiSEqC 1.0
DVB-С (QAM-демодулятор)
Диапазон входных частот48 ... 860 МГц
Символьная скорость потока на входе1~7Mbaud (ITU J.83 Annex A)
Уровень входного сигнала45~75 дБмВ
Демодулятор16/32/64/128/256 QAM
Полоса пропускания6 / 7 / 8 МГц
Входной коннектор4x F, 75 Ом
DVB-T/T2 (COFDM-демодулятор)
Диапазон входных частот104- 862 МГц (VHF/UHF)
Уровень входного сигнала-70 ... -20 дБм
ДемодуляторQPSK, 16QAM, 64QAM, 256QAM
Полоса пропускания6 / 7 / 8 МГц
Защитный интервал1/4, 1/8, 1/16, 1/32,(5/32, 5/64, 1/64,1/128 - T2) выкл.
FEC1/2, 2/3, 3/4, 5/6, 7/8 для DVB-T; 1/2, 2/3, 3/4, 3/5, 4/5, 5/6 для DVB-T2.
Входной коннектор4x F, 75 Ом
ASI выход
Символьная скорость потока на выходедо 100Mbps
Уровень сигнала на выходе800mVppx10%
Входной коннектор2x BNC, 75 Ом
TSoIP выход
Режимы работы 1. Только выход. До 430Mb/s, 5 MPTS (unicast/multicast) потоков (4 c каждого тюнера и 1 с MUX).
 2. Только выход. До 430Mb/s, 128 SPTS (unicast/multicast) потоков (с приемников или MUX).
 3. FullDuplex. до 80Mb/s, 1 поток на вход и 1поток на выход (MPTS/SRTS - unicast/multicast)
ПротоколUDP/RTP, IGMPv2 v3, ARP
Входной коннекторRJ45, 10/100 Base-T
Управление
ПротоколSNMP, TCP/IP, HTTP
Ethernet коннекторRJ45, 10/100M для NMS и обновления ПО
D-Sub15-pin D-Sub коннектор для программатора



Технические характеристики (англ.)
