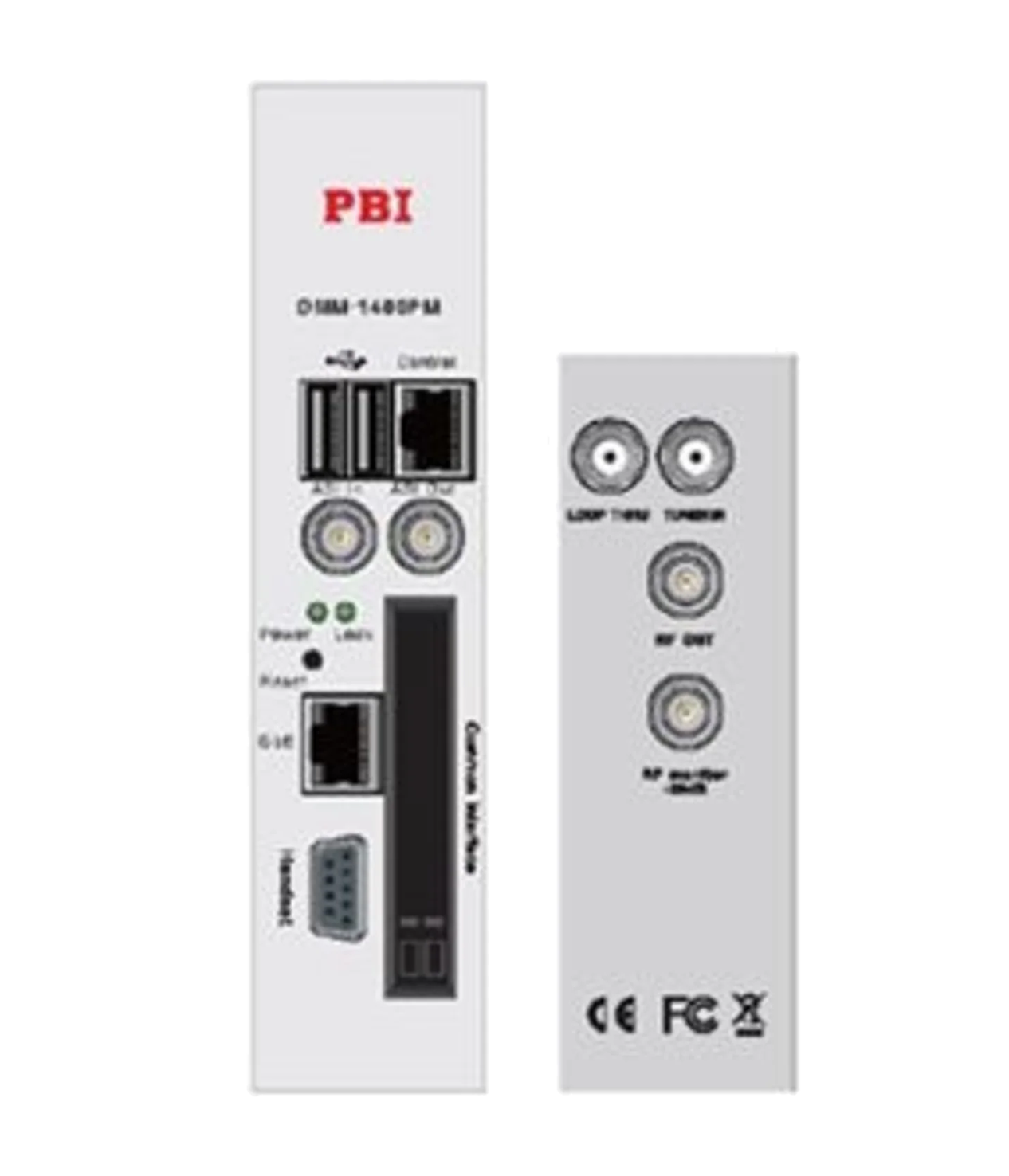

Трансмодулятор DMM-1420PM-C PBI
Артикул: DMM-1420PM-C
Модуль трансмодулятора DMM-1420PM-C PBI позволяет принять сигнал 1 транспондера DVB-S/S2, дешифровать принятый транспортный поток при помощи CAM модулей, установленных в 2 CI слота, и сформировать 1 несущую QAM.Статус: Под заказ
Опт1 168 220.00 a
Опт2 161 210.00 a
Модуль трансмодулятора для головной станции DMM-1000 PBI.
Трансмодулятор DMM-1420PM-C PBI позволяет принять сигнал 1 транспондера DVB-S/S2, дешифровать принятый транспортный поток при помощи CAM модулей, установленных в 2 CI слота, и сформировать 1 несущую QAM.
Транспортный поток можно также подать через вход ASI. Встроенный ремультиплексор позволяет регенерировать таблицы PSI/SI, редактировать таблицы NIT и SDT, указывать логические номера каналов LCN и выводить сформированный поток на выход ASI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики:
| Вход ASI | |
| Разъем | BNC, female, 75 Ом |
| Формат данных | Byte/Burst |
| Длина пакета | 188/204 байт |
| DVB-S/S2 демодулятор | |
| Диапазон входных частот | 950 — 2150 МГц |
| Входной уровень | -25 … -65 дБм |
| Входное сопротивление | 75 Ом |
| Входной интерфейс | 1 х F female |
| Символьная скорость | 2 — 45 Мсимв/с |
| Коэффициент сглаживания | 0.35 |
| Отношения пунктурирования | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Питание LNB | 0, 13В, 18В |
| Тоновый генератор LNB | 0/22 кГц |
| QAM модулятор | |
| Тип модуляции | QAM 16/32/64/128/256, J.83 Annex A QAM 64/256, J.83 Annex B |
| Скорость выходного потока | 3 — 7,2 Мсимв/с |
| Погрешность измерения амплитуды | < 0,3% |
| Погрешность измерения фазы | < 0,3° |
| Дрожание фазы | < 0,5° RMS |
| MER | > 35 дБ |
| Диапазон частот на выходе | 48 — 860 МГц (с шагом 10 кГц) |
| Выходной уровень | 97 — 110 дБмкВ (с шагом 1 дБ) |
| Отношение сигнал/шум | > 55 дБ |
| Выходной разъем | F female, 75 Ом |
| Выходные возвратные потери | > 12 дБ |
| Управление | |
| Ethernet коннектор | 1 x RJ45, 10/100M |
| Протокол | SNMP |
| D-Sub | 15-pin D-sub коннектор |
