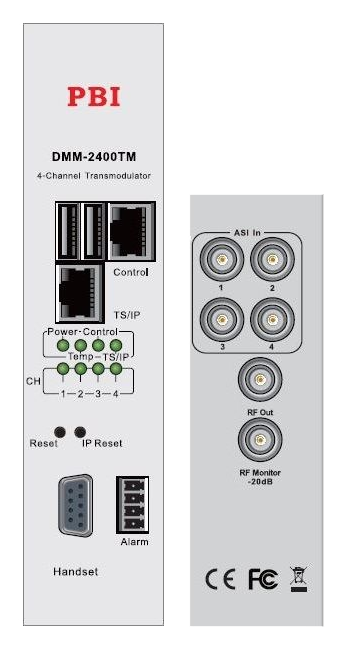

Модулятор QAM DMM-2410TM-30T2C PBI
Артикул: DMM-2410TM-30T2C
4х полосный 8PSK/QAM трансмодулятор. 4 входа DVB-T2 ,IP вход, Выход QAM (полоса 8МГц) в диапазоне частот 48-862 МГц, максимальный выходной уровень 110дБмкВ, пошаговый аттенюатор 1-25 дБ.Статус: Под заказ
Опт1 168 190.00 a
Опт2 163 910.00 a
4х полосный DVB-T2(4 PLP) / DVB-C(QAM) трансмодулятор DMM-2410ТМ-30T2C. 4 DVB-T2 входа. Выход QAM (полоса 8МГц) в диапазоне частот 45-862 МГц, максимальный выходной уровень 110дБмкВ, пошаговый аттенюатор 0-25 дБ. Возможность контроля и управления всеми параметрами по сети Ethernet. Монтируется в базовый блок DMM-1000MF головной станции DMM-1000 PBI. Настройка легко производится на системе управления HDMS (Система управления устройствами головной станции).
Профессиональные модули цифровых трансмодуляторов DMM-2410ТМ полностью поддерживают стандарт DVB QAM и COFDM и обеспечивают широкий диапазон приема сигнала, включая DVB-S2/S/T/C по радиоканалу или кабельной сети. Входной сигнал может быть в форматах MPEG-2 SD или H.264 HD/SD.
Оператор может, используя встроенный ремультиплексор, осуществить ремультиплексирование транспортного потока, поступающего на вход тюнеров а так же TS передаваемого по IP, осуществить собственную настройку результирующего транспортного потока, редактируя DVB таблицы: NIT, SDT или PID-коды для своей сети. Результирующий транспортный поток поступает непосредственно на QAM или COFDM модулятор устройства и далее подается на RF выход модуля. Оператор может контролировать и настраивать все параметры с помощью программного обеспечения HDMS (SNMP контроль) по локальной сети или напрямую подключаясь к модулю.
Технические характеристики:
| Вход DVB-T2 | |
| DVB-T2 демодулятор | 4 тюнера, F разъём |
| Диапазон входных частот, МГц | 104..862 |
| Входной уровень, дБм | -25 ... -70 |
| Входное сопротивление, Ом | 75 |
| Входной интерфейс | 4x F female |
| Созвездие | DVB-T: QPSK, 16QAM, 64QAM DVB-T2: QPSK, 16QAM, 64QAM, 256QAM |
| Защитный интервал | DVB-T: 2K/8K DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K |
| FEC | DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Обратные потери, дБ | 7 |
| TS IP вход | |
| Ethernet коннектор | PJ45, 10/100/1000M |
| Колличество принимаемых TS | 4 |
| QAM модулятор | |
| Тип модуляции | QAM 16/32/64/128/256, J.83 Annex A |
| Скорость выходного потока, Mсимв/с | 2.5 - 6.99 |
| Погрешность измерения амплитуды | < 0,3% |
| MER, дБ | > 40 |
| Диапазон частот на выходе, Мгц | 48 - 860 (с шагом 1 КГц) |
| Выходной уровень, дБмВ | 95 - 110 (с шагом 1 дБ) |
| Отношение сигнал/шум, дБ | > 55 |
| Выходной разъем | F female, 75 Ом |
| Выходные возвратные потери, дБ | > 10 |
| Управление | |
| Ethernet коннектор | PJ45, 10/100M |
| Протокол | SNMP |
| D-Sub | 15-pin D-sub коннектор |
