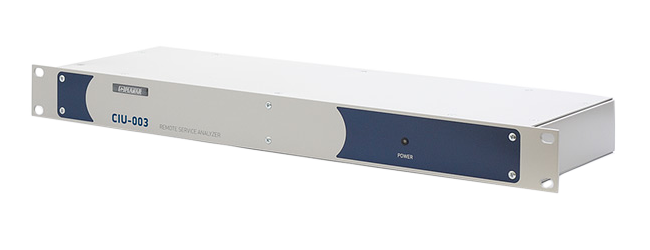

Центральное измерительное устройство ЦИУ-003 Планар
Артикул: Y0181
Предназначен для измерения параметров телевизионных каналов и передачи результатов измерения по локальной сети TCP/IP на удаленный ПК.Статус: Под заказ
Опт1 123 200.00 a
Опт2 117 600.00 a
Для каналов с аналоговой модуляцией производится измерение параметров: уровня напряжения радиосигнала изображения, разности уровней напряжения радиосигналов изображения и звукового сопровождения, отношения уровня напряжения радиосигнала изображения к шуму в полосе частот канала изображения.
Для телевизионных каналов с цифровой модуляцией: фактического уровня напряжения радиосигнала.
Для телевизионного сигнала стандарта DVB-C и DVB-T измеритель позволяет измерять показатели качества приема – коэффициент ошибок модуляции цифрового потока MER, частоту появления ошибочных битов BER до декодера Рида-Соломона, а также частоту появления ошибочных битов после декодера Рида-Соломона.
Также прибор позволяет осуществлять проверку транспортного потока MPEG DVB-C и DVB-T каналов на соответствие требованиям стандарта ETSI TR101290. Управление анализатором осуществляется с помощью удаленного ПК по Ethernet интерфейсу.
Организация мониторинга.
Работа с системой мониторинга ViewRSA:
- Считывание результатов измерений и их сохранение в базе данных
- Отображение процесса измерения в режиме реального времени
- Автоматическая проверка результатов измерений по шаблону проверки
- Система оповещения пользователя об ошибках: визуальная, звуковая, рассылка e-mail, запуск внешнего приложения
- Просмотр истории результатов измерения в графическом и табличном виде
- Встроенный WEB-сервер для удаленного доступа к программе
Работа с системами мониторинга на основе SNMPv1 протокола:
- Управление процессом измерения (запуск, остановка, задание периода измерения)
- Рассылка трапов с информацией об ошибках каналов
- Возможность рассылки трапов нескольким SNMP менеджерам
- Чтение результатов измерения прибора в режиме реального времени
Технические характеристики:
| Диапазон рабочих частот, МГц | 48 .. 1000 |
| Шаг перестройки по частоте, кГц | 125 |
| Параметры входа | 75 Ом, F-female |
| Диапазон измеряемых уровней входного сигнала, дБмкВ | 30…120 |
| Разрешение по измеряемому уровню, дБ | 0,1 |
| Погрешность измерения уровня, дБ | ±1,5 |
| Контроль пропадания звукового сопровождения аналогового канала | опционально* |
| DVB-C | |
| Типы поддерживаемых модуляций | QAM64, 128, 256 |
| Диапазон символьных скоростей, Мсимв/с | 5 .. 7 |
| Диапазон измерения MER, дБ | 22 .. 42 |
| Диапазон измерения BER до декодера Рида-Соломона | 5,0x10-3…1,0x10-9 |
| DVB-T | |
| Типы модуляции поднесущих канала | QPSK, QAM16, 64 |
| Число поднесущих канала | 2k, 4k, 8k |
| Защитный интервал | 1/32, 1/16, 1/8, 1/4 |
| Иерархическая модуляция | a=1, a=2, a=4 |
| Относительная скорость кода | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Диапазон измерения MER (для QAM64, скорость кода=3/4), дБ | 18 .. 35 |
| Диапазон измерения BER до декодера Рида-Соломона | 1,0x10-3…1,0x10-9 |
| MPEG | |
| Проверка транспортного потока MPEG-2/MPEG-4 | ETSI TR101290 (уровень 1 и 2) |
| Ethernet интерфейс | RJ-45/10BASE-T, 100BASE-T/TX |
* Аппаратная модификация готовится к выпуску
