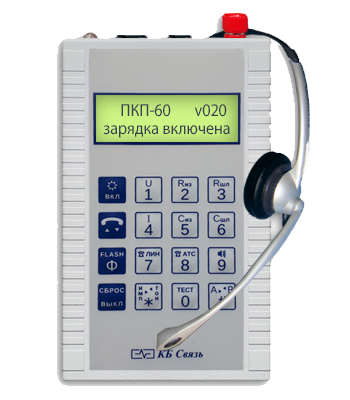

Версия для печатиПрибор кросса портативный ПКП-60 КБ Связь

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:

• Измерение первичных параметров (U,R,C) двухпроводной телефонной линии связи
• Измерение параметров АТС
• Работа в качестве телефонного аппарата
• Обеспечение связи с монтером на линии, или абонентом, а также удаленная проверка параметров телефонного аппарата абонента

Измерение первичных параметров U, R, C:

• Измерение постоянного (до 400В) и переменного (до 300В) напряжений на проводах «а» и «б» и между ними
• Измерение сопротивления изоляции между проводом «а» и землей, проводом «б» и землей   и между проводами «а» и «б» от 0,1Ом до 1 ГОм
• При обнаружении низкого сопротивления (менее 3кОм) проводится анализ на короткое замыкание и определение расстояния до места повреждения кабеля
• Измерение сопротивления шлейфа и тока абонентской линии
• Автоматическая компенсация сопротивления измерительного кабеля
• Измерение емкости между проводом «а» и землей, проводом «б» и землей и между проводами «а» и «б» до 30 мкФ. Дополнительно проводится анализ на обрыв и определение расстояния до места обрыва
• Все измерения могут проводиться как отдельно, так и в составе комплексного теста

Измерение параметров АТС:

• Измерение напряжения и частоты вызывного сигнала АТС
• Измерение напряжения и частоты сигнала станции АТС
• Измерение напряжения станционной батареи АТС
• Режим автоответчика. При поступлении на прибор вызывного сигнала происходит занятие линии и выдача в неё специального тиккера. Тиккер выдается в течение 5 секунд, после чего следует отбой и переход в состояние ожидания следующего вызывного сигнала. Режим используется для оценки качества и возможности установления разговорного тракта.

Работа в качестве телефонного аппарата:

• Работа в режиме телефонного аппарата с тональным или импульсным набором номера в сторону АТС
• Прослушивание линии.  В этом режиме при подключении к абонентской линии через гарнитуру будут прослушиваться все сигналы, передаваемые по контролируемой линии. Микрофон гарнитуры отключен, нагрузка линии по постоянному току отсутствует
• Режим конференция. В этом режиме, при подключении к абонентской линии, включается микрофон гарнитуры, и прибор входит в режим конференции, при котором работника кросса будут слышать оба абонента

Работа с монтером на линии:

• В этом режиме прибор находится в состоянии ожидания вызова из линии. Вызов производится подключением трубки монтера между исправными проводами «а» и «b» или между любым исправным из них и «землей». При любом из этих подключений в приборе прозвучит акустический сигнал. Такой же сигнал будет передаваться в трубку монтера по исправному проводу. При ответе на вызов, прибор перейдет в состояние разговора через гарнитуру

Работа с абонентской линией:

• Вызов абонента индукторным сигналом 25 Гц, связь с абонентом
• Определение цифры, набранной на телефонном аппарате, подключенном к линии в тональном режиме. В импульсном режиме: измерение длительности импульсов и пауз в серии
• Формирование в линию фонического сигнала 800 Гц для вызова абонента, не положившего трубку на рычажный переключатель
• Все операции в линии выполняются как с обычными, так и со спаренными абонентами

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЩИЕ:

• Питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4шт, или от сети переменного тока 220В через комплектный сетевой адаптер питания 5В, 1А
• Габариты: 158х95х36 мм
• Вес: не более 0,5 кг

КОМПЛЕКТ ПОСТАВКИ:

• Прибор кросса портативный – 1 шт
• Зарядное устройство AC/DC 220/5В, 1А – 1 шт
• Аккумуляторные батареи типа "АА" - 4 шт (установлены)
• Шнур USB – 1 шт
• Комплект проводов (кабель «прибор – кросс» для включения ПКП-60 в кросс – 1 шт.; кабель «прибор – кабель» для подключения ПКП-60 к кабелю – 1 шт.; кабель для подключения к клемме заземления – 1шт.)
• Телефонная гарнитура – 1шт
• Сумка для работы переноски и хранения - 1шт
• Руководство по эксплуатации – 1 шт

СРОК ГАРАНТИИ:

2 года с момента продажи, при отсутствии нарушений условий эксплуатации.
