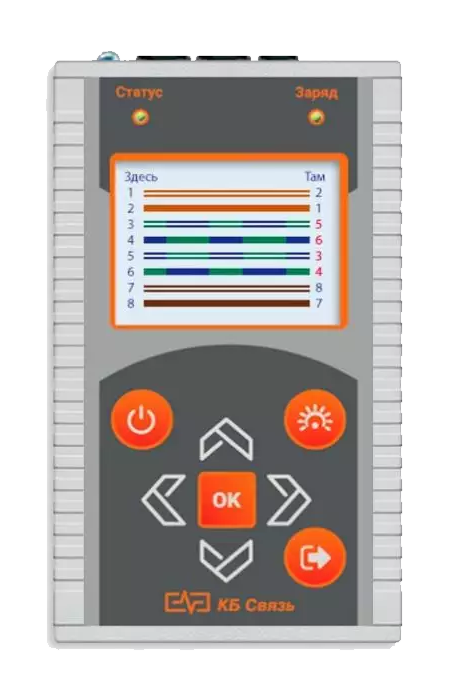

Версия для печатиТестер универсальный ЮГ-4 КБ Связь

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:

• Диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства ADSL, ADSL2, ADSL2+, VDSL, VDSL2.
• Определение характера неисправностей и расстояния до места повреждения в телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.
• Определение технического состояния и схемы разводки медного кабеля  типов UTP,   FTP  (правильность обжимки проводов).
• Определение в кабелях FTP, UTP   характера  неисправности (КЗ, Обрыв) и расстояния до повреждения   по каждой жиле.
• Встроенный генератор 1кГц  для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
• Встроенный светодиодный фонарь для локального освещения места проведения работ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Тестер xDSL:
Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
    технология соединения.
    максимальная скорость;
    достигнутая скорость;
    затухание в линии;
    запас помехоустойчивости – соотношение сигнал/шум SNR;
    выходная мощность;

Рефлектометр:
    Диапазон измеряемых расстояний минимальный: от 0 до 80 м.
    Диапазон измеряемых расстояний максимальный: до 7 км.
    Длительность зондирующего импульса: от 7 нс до 20 мкс.
    Амплитуда зондирующего импульса: 5В.
    Максимальное разрешение: 0,25 м.
    Установка коэффициента укорочения с шагом: 0,001.
    Растяжка: возможность растяжки любого участка диапазона до минимального шага.

 LAN-тестер:
    определение правильности обжимки проводов (карта проводов);
    определение повреждений в кабеле:

- обрыв жилы кабеля и определение   расстояния до  обрыва по каждой жиле до 300м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair);

    Настройка параметров: IP адрес, маска подсети, шлюз.
    Ping-тест.
    Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
    входы LAN разъемов защищены от избыточных токов и напряжений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЩИЕ:

• питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4шт, или от сети переменного тока 220В через комплектный сетевой адаптер;
• индикатор: дисплей цветной, графический, с подсветкой, разрешение 240x320;
• количество сохраняемых отчетов в памяти: 50.
• встроенный генератор 1кГц  для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
• встроенный светодиодный фонарь для локального освещения;
• авто выключение при бездействии (настраивается пользователем (мин): 1 до 60;
• габариты: 158х95х36 мм;
• вес: не более 0,5 кг;

КОМПЛЕКТ ПОСТАВКИ:

• Тестер – 1 шт.
• Комплект проводов – 1 шт.
• Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) – 1 шт.
• "Оконечник" – 1шт.
• Аккумуляторные батареи типа "АА" - 4 шт (установлены)
• Руководство по эксплуатации – 1 шт.

СРОК ГАРАНТИИ: 2 года с момента продажи, при отсутствии нарушения условий эксплуатации.
