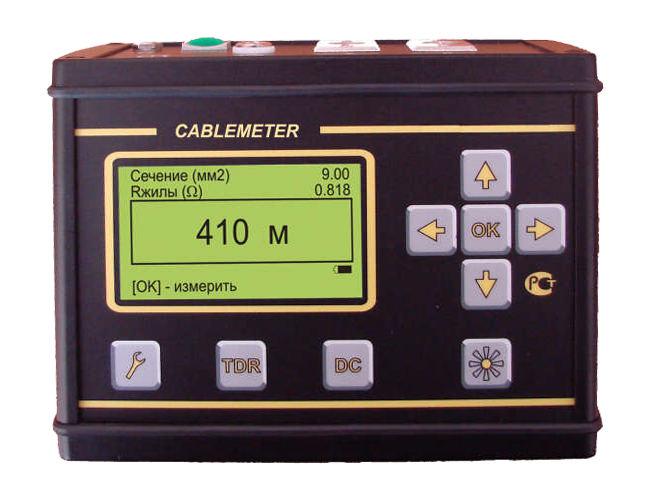

Прибор для измерения длины кабеля CableMeter Связьприбор

Артикул: CableMeter

Рефлектометр для всех типов силовых кабелей плюс мостовой измеритель с разрешением 0,001 Ом, к

Статус: Под заказ

Опт1 65 310.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 64 160.00 a i При разовом заказе на сумму более 300 000 руб.

Прибор для измерения длины кабеля CableMeter Связьприбор - это рефлектометр для всех типов силовых кабелей плюс мостовой измеритель с разрешением 0,001 Ом.

CableMeter E позволяет измерять:

Длину кабеля в бухте и проложенного кабеля
Погонное сопротивление жилы кабеля
Площадь сечения токопроводящей жилы
Скорость распространения электромагнитных волн вдоль кабеля
Расстояние до локального изменения волнового сопротивления кабеля

Мостовые измерения:

Датчик температуры, компенсация температуры
Возможность измерения кабелей сечением 0,05 – 500 кв.мм
Задание любых диаметров и сечения жилы
Измерение сечения жилы, коэффициента укорочения.

Особенности СВЯЗЬПРИБОР CableMeter E

Прибор использует для измерений два метода:

DC-метод: по сопротивлению жилы на постоянном токе

TDR-метод: на основе рефлектометра

Высокая точность за счет 4-х проводной схемы измерений
Опция измерения проложенного кабеля использует 3-жильную измерительную схему, когда на дальнем конце замыкают 3 жилы проложенного кабеля. Это позволяет избежать ошибки, связанной с качеством контактов и сечением перемычки
Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки
Энергонезависимая встроенная память позволяет хранить список из 999 кабелей, проводов, шнуров с их характеристиками и до 100 результатов измерений по каждому их них
Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры.

Технические характеристики СВЯЗЬПРИБОР CableMeter E:

DC метод
Диапазон измерения сопротивления	0 – 2000 Ом
Разрешение по сопротивлению	1 мкОм
Максимальный измерительный ток	не менее 1,5 А
Компенсация термо-ЭДС	автоматическое изменение направление тока в соответствии с ГОСТ 7229-76
Погрешность измерения сопротивления	в диапазоне от 0 до 1 Ом: 0,3% + 1 младшая единица + 5 мкОм в диапазоне от 1 до 2000 Ом: 0,1% + 1 младшая единица
Диапазон измерения длины	0 – 10000 м
Погрешность измерения длины	(0,1 % + 1 младшая единица)
Сечение жилы	0,001 – 490 мм2
Погонное сопротивление	0,0200 – 999,0 Ом/км
TDR метод
Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5	30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м
Максимальная погрешность определения расстояния1	1%
Амплитуда зондирующего импульса	не менее 10 В
Диапазон установки коэффициента укорочения	1-7
Общие характеристики
Питание прибора	встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч
Время заряда аккумуляторной батареи	4 ч
Потребляемая мощность	не более 5 Вт
Размер экрана	160x80 мм
Габаритные размеры	130х170х85 мм
Вес	1,3 кг
Условия эксплуатации приборов
Температура окружающего воздуха	от -20 до +50°С
Относительная влажность воздуха	не более 90% при 30°С
Атмосферное давление	от 86 до 106 кПа

Комплект поставки:

Прибор CableMeter E - 1 шт.
Датчик температуры - 1 шт.
Сумка для переноски - 1 шт.
Набор проводов - 1 шт.
Сетевой адаптер - 1 шт.
Аккумулятор (встроенный в прибор) - 1 шт.
Программное обеспечение - 1 шт.
Руководство по эксплуатации - 1 шт.
