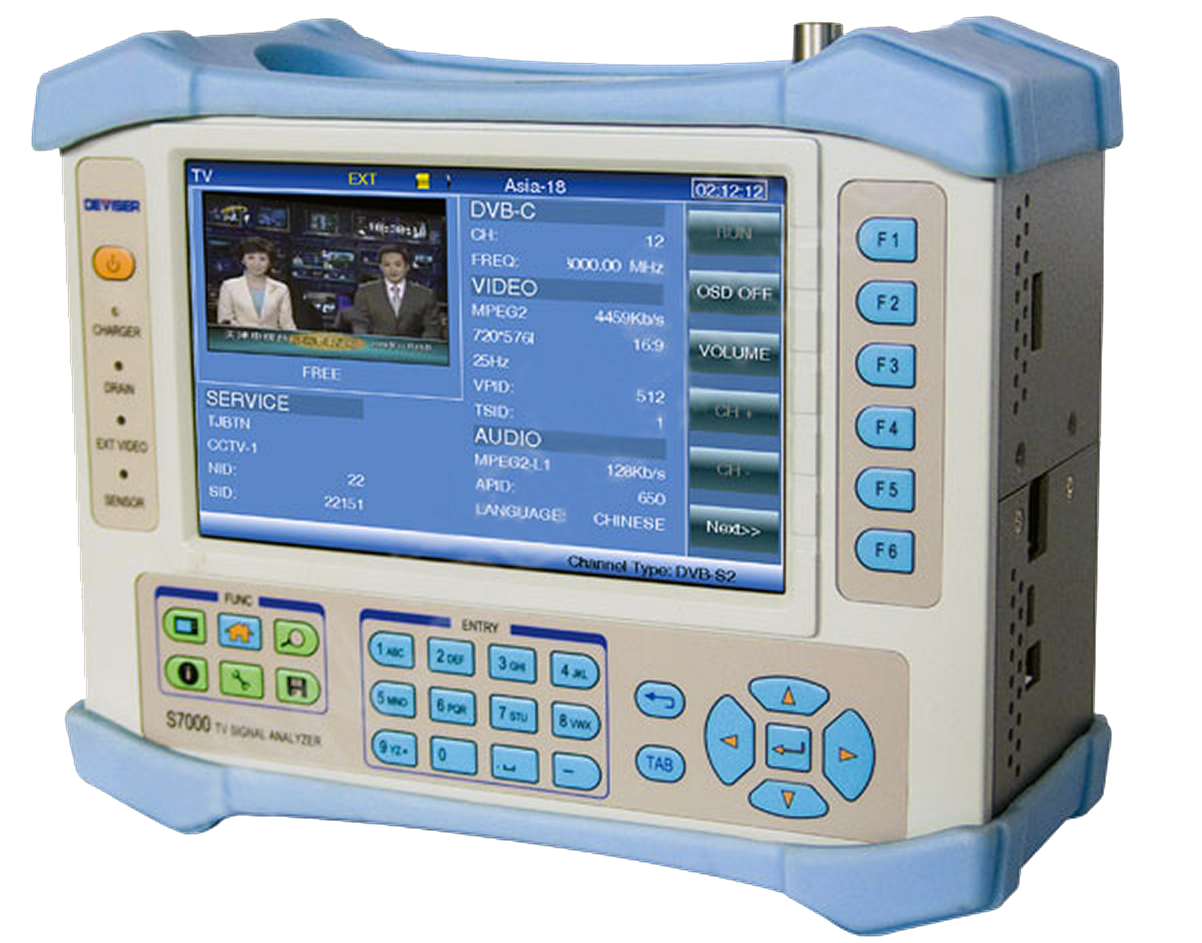

Измеритель универсальный S7000 Deviser
Артикул: S7000
Цифровой анализатор DVB-C/T/H/T2/S/S2Статус: Под заказ
Опт1 184 250.00 a
Опт2 179 650.00 a
Особенности:
- Поддержка всех стандартов: QAM (стандарт J.83A/B/C), 8VSB, DVB-T/H/T2, DVB-S/S2
- Анализатор цифровых/аналоговых ТВ сигналов и спутникового ТВ
- Анализатор транспортного потока MPEG2 и контроль через вход TS-ASI и ВЧ вход
- Быстрый анализ спектра в диапазоне 5 – 2150 МГц
- Технология DSP для поддержки декодирования различных видеостандартов: MPEG-2, MPEG-4 и H.264 для 1080i, 720p и 576i, поддержка цветовых систем PAL/NTSC/ SECAM
- Поддержка видео формата SD и HD
- Модуль CAM (модуль условного доступа) для закодированных каналов
- Вход и выход TS-ASI
- Запись воспроизведение транспортного потока
- Опция анализатора IPTV
- Опция GPS
- Интерфейсы HDMI, LAN и USB
- Простое управление
- Цветной 7 дюймовый TFT ЖК-дисплей высокого разрешения дляработы внутри помещения и на открытом воздухе
- Габаритные размеры (ШхВхД): 245 х 194 х 105 мм, малый вес
- Продолжительность работы от аккумулятора: более 4 часов
Контроль ТВ сигналов
Анализатор S7000 обеспечивает контроль сигналов аналогового ицифрового ТВ. Прибор поддерживает различные стандартыдекодирования видео с технологией DSP: MPEG-2, MPEG-4 и H.264 для 1080i, 720p и 576i, а также поддерживает цветовые системы PAL/NTSC/ SECAM. Прибор поддерживает видео формат SD и HD и CAM-модуль(модуль условного доступа) для кодированных каналов.
Удобный графический интерфейс пользователя и простое использование
Анализатор S7000 имеет меню, построенное по принципу окон.Клавиатура обеспечивает простое управление прибором, интуитивнопонятный интерфейс.
Измерение спектра
S7000 оснащен функцией анализа спектра. Диапазон разверткиохватывает сигналы широковещательные и ТВ сигналы (5-1050 МГц) и спутниковые сигналы на ПЧ (950 – 2150 МГц).
Анализатор сигналов DVB-S/S2
S7000 поддерживает стандарт DVB-S/S2 и обеспечивает измерение уровня сигнала, коэффициента ошибок модуляции (MER), частоты появления ошибочных битов (BER) и диаграммы созвездий.
Анализатор сигналов DVB-T/T2
Измерение сигналов DVB-T/T2, созвездие DVB-T, отображение характеристик эхосигнала для определения помех в одночастотной сети, Отображение коэффициента ошибок модуляции (MER) в сравнении с уровнем несущей для поиска внутриканальных помех.
Анализатор сигналов DVB-C
S7000 поддерживает стандарты J83 A/B/C/D и обеспечивает измерение уровня мощности сигнала, коэффициента ошибок модуляции (MER), частоты появления ошибочных битов (BER) и диаграммы созвездий.
Дистанционное питание и настройка управляющего сигнала
S7000 обеспечивает напряжение питание 5/13/15/18/21 В и максимальнуюмощность 5 Вт. Управляющие сигналы 22 кГц совместимы с протоколомDiSEqC 1.2 и SaTCR.
Анализатор транспортного потока и монитор
S7000 оснащен функцией анализатора транспортного потока и обеспечивает трехуровневый контроль TR101 290, таблицы PSI/SI и PID коды программ в транспортном потоке. S7000 также выводит список с информацией для всех программ в ТВ сети или принимаемых транспондером. Транспортный поток принимается на ВЧ вход или TS-ASI вход. S7000 оснащен жестким диском с объемом памяти 8 ГБ для сохранения файла с транспортным потоком и дальнейшего его воспроизведения с целью анализа.
Свидетельство об утверждении средств измерений (Прибор зарегистрирован под №55899-13 в едином госрреестре средств измерений).
Технические характеристики:
| Анализатор спектра | |
| Частотный диапазон | 5 МГц – 1050 МГц (ТВ), 950 МГц - 2150 МГц (спутниковое) |
| Диапазон частот | 0 МГц – 1045 МГц (ТВ), ПОЛНЫЙ/600/300/200/100/50/20/10 МГц (спутниковое) |
| Шаг перестройки частоты | 10 кГц (ТВ), 1 МГц (спутниковое) |
| Разрешающая способность по полосе пропускания (-3 дБ) | 30 кГц, 100 кГц, 300 кГц, 1 МГц, 3 МГц (ТВ), 1 МГц, 3 МГц (спутниковое) |
| Диапазон измерения уровня | 10 – 120 дБмкВ (ТВ), 30 – 120 дБмкВ (спутниковое) |
| Погрешность измерений | <1,5 дБ |
| Измерительный детектор | Пиковый, выборка, усредняющий |
| Контрольный уровень | 30 – 120 дБмкВ |
| Маркеры | 2 |
| Измерение ТВ сигналов | |
| Стандарты | B/G, I, D/K, L/L’, M/N |
| Цветовые стандарты | PAL, SECAM, NTSC |
| Шаг перестройки частоты | 10 кГц |
| Измерение уровня фоновой модуляции (HUM) | >50 дБ |
| Отношение С/Ш | >50 дБ |
| Диапазон измерения уровня | 30 – 120 дБмкВ |
| Погрешность измерений | <1,5 дБ |
| Разрешающая способность по уровню | 0,1 дБ |
| Измерение цифровых сигналов кабельного ТВ | |
| Тип модуляции | 16/32/64/128/256 QAM стандарт ITU-T J.83 ПРИЛОЖЕНИЕ A/B/C |
| Символьная скорость | 4,0 – 7,0 Мсим/с |
| Диапазон измерения уровня мощности | 30 – 110 дБмкВ |
| Разрешающая способность по уровню | 0,1 дБ |
| Разрешающая способность по уровню мощности | ±1,5 дБ (отношение Н/Ш > 20 дБ) |
| Измерение коэффициента ошибок модуляции (MER) | 40 дБ |
| Погрешность измерения коэффициента ошибок модуляции (MER) | ±2,0 дБ |
| Измерение частоты появления ошибочных битов (BER) | От 1E-3 до 1Е-9 |
| Диаграмма созвездий | + |
| Измерение DVB-T/H | |
| Тип модуляции | QPSK, 16 QAM, 64 QAM |
| Диапазон измерения уровня мощности | 25 – 110 дБмкВ |
| Разрешающая способность по уровню | 0,1 дБ |
| Погрешность измерения уровня мощности | ±1,5 дБ (отношение Н/Ш > 20 дБ) |
| Измерение коэффициента ошибок модуляции (MER) | > 30 дБ |
| Погрешность измерения коэффициента ошибок модуляции (MER) | ±2,0 дБ |
| CBER/VBER | + |
| Диаграмма созвездий | + |
| MER в сравнении с несущими | + |
| Эхосигнал | + |
| Измерение DVB-T2 | |
| Тип модуляции | QPSK, 16 QAM, 64 QAM, 254 QAM |
| Диапазон измерения уровня мощности | 25 – 110 дБмкВ |
| Разрешающая способность по уровню | 0,1 дБ |
| Погрешность измерения уровня мощности | ±1,5 дБ (отношение Н/Ш > 20 дБ) |
| Измерение коэффициента ошибок модуляции (MER) | > 30 дБ |
| Погрешность измерения коэффициента ошибок модуляции (MER) | ±2,0 дБ |
| CBER/LBER | + |
| Диаграмма созвездий | + |
| Эхосигнал | + |
| Измерение ATSC | |
| Тип модуляции | 8 VSB |
| Диапазон измерения уровня мощности | 25 – 110 дБмкВ |
| Разрешающая способность по уровню | 0,1 дБ |
| Погрешность измерения уровня мощности | ±1,5 дБ (отношение Н/Ш > 20 дБ) |
| Измерение коэффициента ошибок модуляции (MER) | > 35 дБ |
| Погрешность измерения коэффициента ошибок модуляции (MER) | ±2,0 дБ |
| Измерение частоты появления ошибочных битов (BER) | + |
| Диаграмма созвездий | + |
| Измерение DTMB | |
| Несущие | C = 1, 3780 |
| Диапазон измерения уровня мощности | 25 – 110 дБмкВ |
| Разрешающая способность по уровню | 0,1 дБ |
| Погрешность измерения уровня мощности | ±1,5 дБ (отношение Н/Ш > 20 дБ) |
| Измерение коэффициента ошибок модуляции (MER) | > 28 дБ |
| Погрешность измерения коэффициента ошибок модуляции (MER) | ±2,0 дБ |
| Измерение частоты появления ошибочных битов (BER) | + |
| Диаграмма созвездий | + |
| Эхосигнал | + |
| Измерение DVB-S/S2 | |
| Тип модуляции | QPSK, 8 PSK |
| Символьная скорость | 2 – 45 Мсим/с (DVB-S) 1 – 45 Мсим/с (QPSK DVB-S2) 1-45 Мсим/с (8PSK DVB-S2) |
| Диапазон измерения уровня мощности | 40 – 110 дБмкВ |
| Разрешающая способность по уровню | 0,1 дБ |
| Разрешающая способность по уровню мощности | ±1,5 дБ (отношение Н/Ш > 20 дБ) |
| Измерение коэффициента ошибок модуляции (MER) | > 25 дБ |
| Погрешность измерения коэффициента ошибок модуляции (MER) | ±2,0 дБ |
| Измерение частоты появления ошибочных битов (BER) | DVB-S (CBER/VBER) DVB-S2 (CBER/LBER) |
| Диаграмма созвездий | + |
| Видео/аудио декодер | |
| Видео | MPEG 1/2/4, H.264 |
| Разрешение видео | 1080i, 720p и 576i |
| Аудио | MPEG 1/2/4, AAC |
| Модуль условного доступа (CAM) | Стандарт EN50221 (DVB-CI) интерфейс PCMCIA |
| Вход и выход TS-ASI | + |
| Запись транспортного потока | + |
| Анализатор транспортного потока | |
| Стандарт | EN 50083-9 (DVB SPI, ASI) |
| Интерфейс DVB-ASI | 75 Ом, BNC |
| Синхронизатор DVB-ASI | 270 МГц |
| Макс. скорость передачи данных DVB-ASI | 0 – 72 Мб/с |
| Уровень выходного сигнала DVB-ASI | 1,0 Вр-р, номинальный |
| Потери на отражение DVB-ASI | >15 дБ |
| Уровень входного сигнала DVB-ASI | 800 мВ ±10% |
| Декодер сигнала в реальном времени | Отображение телевизионного изображения в реальном времени (через систему CA). В том числе отображение номеров программ, названий программ, информации о провайдере, PID коды для видео и аудио |
| Монитор TR101290 | Трехуровневый монитор TR101290 в реальном времени |
| Основная информация | Подсчет процента PID в соответствии с типом потока. Видео и аудио, PSI/SI, нулевые пакеты |
| Таблица PID кодов | Отображение всех PID кодов в текущем транспортном потоке |
| Информация о программе | Подробная информация о программе, если она незакодированна. Разрешение видео и степень сжатия аудио |
| Монитор PRC | Расчет интервала и погрешности PRC |
| Таблица PSI/SI | Отображение информации PSI/SI в виде дерева. В том числе PAT, PMT, CAT (опции NIT, SDT, RST, TDT, EIT) |
| Информация о программе | Электронная программа передач (EPG) |
| Захват PID кодов | Захват указанного PID кода по его типу: видео, аудио, PSI (PAT, PMT, NIT, TDT, RST, SDT, EIT) и т.д. Отображение данных в шестнадцатеричном формате |
| Запись и воспроизведение транспортного потока | Жесткий диск емкостью 8 ГБ для записи транспортного потока |
| Интерфейс | |
| ВЧ-вход | 75 Ом, F-тип |
| Выход HDMI | |
| USB | 1 х USB 2.0 |
| LAN | 1х 10/100 M |
| CAM | 1 х PCMCIA |
| Вход/выход TS-ASI | 2 х BNC, 75 Ом |
| Разъем питания | 12 В / 5А |
| Вход GPS | SMA |
| Общие характеристики | |
| Дисплей | 7 дюймовый TFT ЖК, Разрешение 800 х 480 пикселей |
| Блок питания (постоянный/переменный ток) | Переменный ток 100 – 240 В/50-60 Гц, Постоянный ток 12 В/5А |
| Аккумулятор | Литий-ионный (Li-ion), 7,4 В/13 Ач |
| Время зарядки аккумулятора | приблизительно 5 часов |
| Продолжительность непрерывной работы | Не менее 4 часов |
| Дистанционное питание | 5/13/15/18/21 В, макс. 5 Вт |
| Управляющие сигналы 22 кГц | Протокол DiSEqC 1.2 и SaTRC |
| Габаритные размеры (ШхВхД), мм | 245 х 194 х 105 |
| Вес | ~2,8 кг |
| Рабочая температура | -10 .. +50 ºС |
| Температура хранения | -20 .. +70 ºС |
