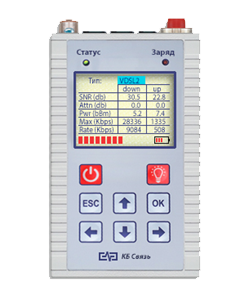

Тестер универсальный Фотон-5 КБ Связь

Артикул: 5800 7.06

Универсальный тестер, включающий в себя измеритель оптической мощности, визуальный дефектоскоп, LAN-тестер, xDSL-тестер и светодиодный фонарь.

Статус: Под заказ

Опт1 48 260.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 47 830.00 a i При разовом заказе на сумму более 300 000 руб.

Назначение и основные функции:

Измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях
Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом
Диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства ADSL, ADSL2, ADSL2, VDSL, VDSL2
Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов)
Определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле

Измеритель мощности оптического сигнала:
     Длина волны: 850/1300/1310/1490/1550/1625нм
     Диапазон мощности входного сигнала: +5 ... -60 дБм
     Погрешность: не более 5%
     Тип разъема: универсальный со сменными насадками SC, FC, ST

Визуальный дефектоскоп:
     Длинна волны: 650нм
     Выходная мощность: 10 МВт
     Рабочее расстояние: до 10 км
     Тип разъема: универсальный разъем 2,5 мм FC/UPC
     Режим работы: непрерывный CW и импульсный 2Гц

Тестер xDSL. Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
     Технология соединения
     Максимальная скорость
     Достигнутая скорость
     Затухание в линии
     Запас помехоустойчивости – соотношение сигнал/шум SNR
     Выходная мощность

LAN-тестер:
     Определение правильности обжимки проводов (карта проводов)
     Определение повреждений в кабеле:
          Обрыв жилы кабеля и определение   расстояния до обрыва по каждой жиле до 300м
          Короткое замыкание между жилами
          Перепутанные жилы в паре (reversed pair)
          Перепутанные жилы разных пар (crossed wires)
          Расщепленная пара (split pair)

     Настройка параметров: IP адрес, маска подсети, шлюз
     Ping-тест
     Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально)
     Входы LAN разъемов защищены от избыточных токов и напряжений

Общие технические характеристики:

питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 6шт, или от сети переменного тока 220В через комплектный сетевой адаптер питания 5В, 1А
индикатор: дисплей цветной, графический, с подсветкой, разрешение 240x320
количество сохраняемых отчетов в памяти: 50
встроенный генератор 1кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит)
встроенный светодиодный фонарь для локального освещения
авто выключение при бездействии (настраивается пользователем (мин): 1 до 60
габариты: 158х95х36 мм
вес: не более 0,5 кг

КОМПЛЕКТ ПОСТАВКИ:

Тестер – 1 шт.
Комплект шнуров – 1шт.
Сетевой адаптер/зарядное устройство AC/DC 220/5В, 1А – 1 шт.
Комплект съемных насадок (SC, FC, ST) – 1шт.
"Оконечник" – 1шт.
Руководство по эксплуатации – 1 шт.
Сумка для переноски – 1шт.

Срок гарантии: 2 года с момента продажи, при отсутствии нарушений условий эксплуатации.
