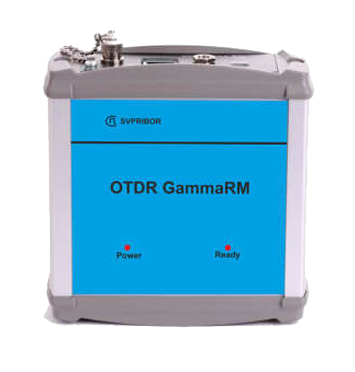

Рефлектометр оптический OTDR GammaRM 1310DF Связьприбор
Артикул: GammaRM1310DF
Одноканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для временной или постоянной установки в узлы сети и выполнен в компактном корпусе, специально для удобного размещения даже в небольшие настенные шкафы.Статус: Под заказ
Опт1 130 630.00 a
Опт2 128 320.00 a
OTDR GammaRM - одноканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для временной или постоянной установки в узлы сети и выполнен в компактном корпусе, специально для удобного размещения даже в небольшие настенные шкафы.
Управление прибором а так же проведение измерений осуществляется по протоколу TCP/IP. Настройка сетевой конфигурации прибора осуществляется через встроенный WEB-интрефейс.
Предлагается два варианта оптических конфигураций:
- для мониторинга светлых волокон (LF - Light Fiber)
- для мониторинга темных волокон (DF - Dark Fiber)
Приборы для работы на светлом волокне оснащены сквозным каналом и фильтром.

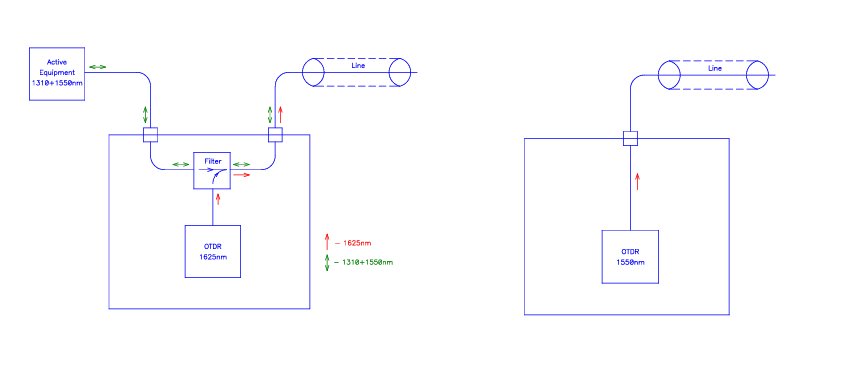

На рисунках изображены оптические схемы прибора для вариантов 1625 LF и 1550 DF соответственно:
.png)
Таблица модулей OTDR GammaRM:
| Модуль | Измеряемое волокно | Длина волны OTDR | Рабочие длины волн | Диапазон рабочих длин волн |
| 1310 LF | светлое | 1310 | 1550 | С, L, (DWDM) |
| 1625 LF | светлое | 1625 | 1310+1550 | O, E, S, С, L, (DWDM) |
| 1550 DF | темное | 1550 | - | - |
| 1310 DF | темное | 1310 | - | - |
| 1310+1550 DF | темное | 1310+1550 | - | - |
Технические характеристики:
| Тип измеряемого волокна | Одномодовое (SMF) |
| Тип оптических разъемов | FC/UPC |
| Вносимое затухание для сквозного канала | менее 1 дБ |
| Изоляция между сквозным каналом и OTDR | не менее 50 дБ |
| Модуль | 1310 DF |
| Длина волны OTDR, нм | 1310±15 |
| Динамический диапазон, дБ | 36 |
| Мертвая зона по затуханию, м | 7 |
| Мертвая зона по событиям, м | 3 |
| Длительность импульса, нс | 6 - 20 000 |
| Диапазоны расстояний, км | 0.2; 0.5; 1.2; 2.5; 5; 10; 25; 50; 100; 200 |
| Дискретность отображения затухания, дБ | 0.001 |
| Максимальное число точек | 80000 |
| Минимальная дискретность по расстоянию | 8 см |
| Питание | AC-DC адаптер 12В, 2А |
| Габариты / Масса | 110 х 125 х 45 мм / 0.8 кг |
