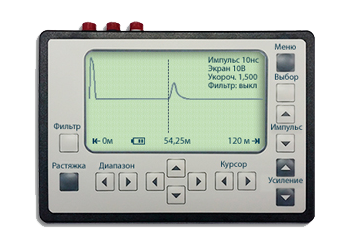

Рефлектометр СОВА + мост + измеритель U/R/C КБ Связь

Артикул: kb-5800-6-02

Служит для определения характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.

Статус: Под заказ

Опт1 38 370.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 38 040.00 a i При разовом заказе на сумму более 300 000 руб.

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:

Определение характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии
Определение расстояния до места повреждения мостовым методом
Измерение напряжения, сопротивления, емкости и омической асимметрии

ОСОБЕННОСТИ:

Высокая чувствительность - отраженный сигнал с амплитудой 0,3мв (300мкВ) можно развернуть на весь экран
Высокая точность
Универсальность методов измерения – рефлектометр, мост, измеритель первичных параметров линии
Доступная цена
Большое поле для отображения рефлектограмм и текста на дисплее 115х65 мм
Встроенное руководство пользования мостом
Цифровая фильтрация аддитивных и синхронных помех
Малые габариты и вес

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Рефлектометр:

Диапазон измеряемых расстояний минимальный: от 0 до 60 м
Диапазон измеряемых расстояний максимальный: до 20 км
Длительность зондирующего импульса: от 5 нс до 50 мкс
Амплитуда зондирующего импульса: 5В
Максимальное разрешение: 0,25 м
Инструментальная погрешность на диапазонах 1км и более: не превышает 0,15%
Установка коэффициента укорочения с шагом: 0,001
Перекрываемое затухание: 92дБ
Максимальная чувствительность: отраженный сигнал 0,3 мВ дает отклонение на весь экран
ЖКИ: 240х128 точек с подсветкой
Растяжка: возможность растяжки любого участка диапазона до минимального шага
Количество рефлектограмм сохраняемых в памяти: 24 РФГ

Мост и измеритель первичных параметров U,R,C:

Диапазон измерения постоянного напряжения: от 0 до 350 В
Диапазон измерения переменного напряжения: от 0 до 250 В
Погрешность измерения напряжений: не более 2% + 0.1 В
Входное сопротивление: не более 2 Мом
Диапазон измерения сопротивлений: от 0.1 Ом до 50 ГОм
Погрешность измерения: в диапазоне до 1 ГОм: не более 2% + 0.1 Ом
Погрешность измерения: в диапазоне свыше 1 ГОм: не более 10 %
Диапазон измерения емкости: от 0.1 нФ до 80 мкФ
Погрешность измерения не более 2% + 0.1 нФ
Погрешность измерения расстояния до повреждения изоляции (утечки): при сопротивлении утечки от 0 до 10МОм не более 0.1% +1м
Погрешность измерения расстояния до повреждения изоляции (утечки): при сопротивлении утечки от 10 до 50 МОм не более 0.5% +1м
Погрешность измерения асимметрии не более 0.1% +0.1 Ом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЩИЕ:

Питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4шт, или от сети переменного тока 220В через комплектный сетевой адаптер питания 5В, 1А
Время непрерывной работы от аккумуляторов: не менее 6 часов
Габариты: 190х140х50 мм
Вес: не более 0,5 кг

КОМПЛЕКТ ПОСТАВКИ:

Прибор – 1 шт.
Комплект шнуров – 1шт.
Сетевой адаптер/зарядное устройство AC/DC 220/5В, 1А – 1 шт
Сумка для переноски – 1 шт.
Руководство по эксплуатации – 1 шт.

СРОК ГАРАНТИИ: 2 года с момента продажи, при отсутствии нарушений условии эксплуатации.
