Версия для печатиМуфта оптическая вертикальная МТОК-Г3/216-1КТ3645-К

Муфта оптическая вертикальная МТОК-Г3/216-1КТ3645-К

Муфта оптическая вертикальная МТОК-Г3/216-1КТ3645-К

Артикул: MTOKG3216

130103-00058 Тупиковая муфта МТОК-Г3 предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Статус: Под заказ

Опт1 4 313.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 4 201.00 a i При разовом заказе на сумму более 300 000 руб.



Описание

Тупиковая муфта МТОК-Г3 предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

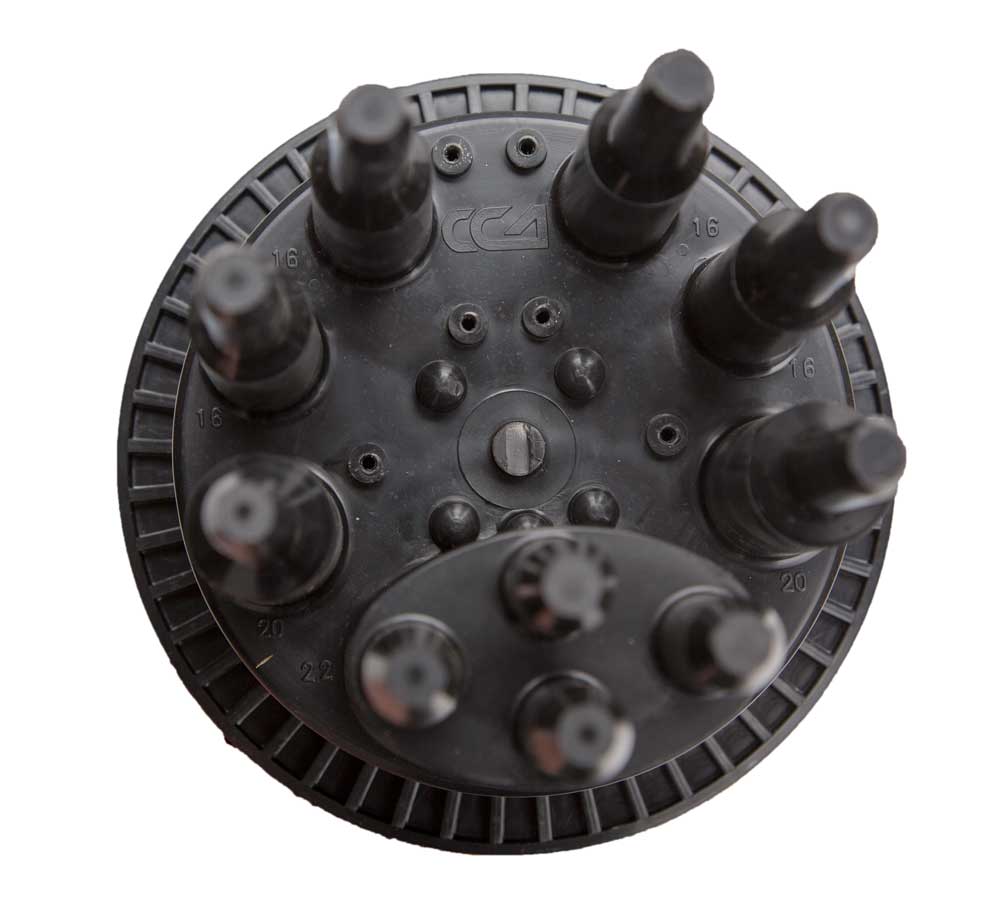

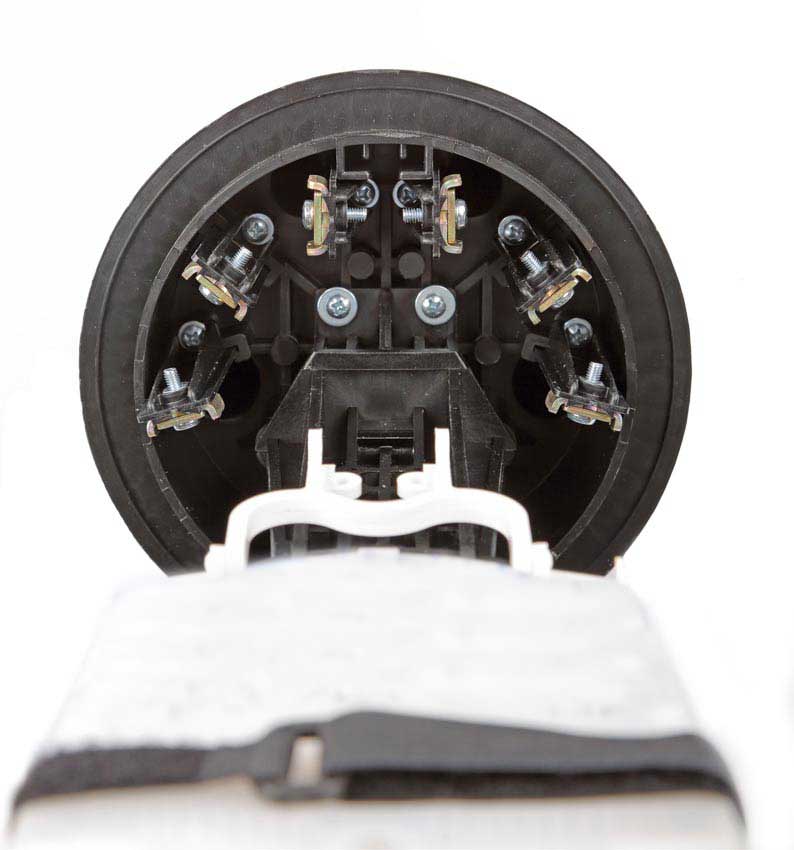

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

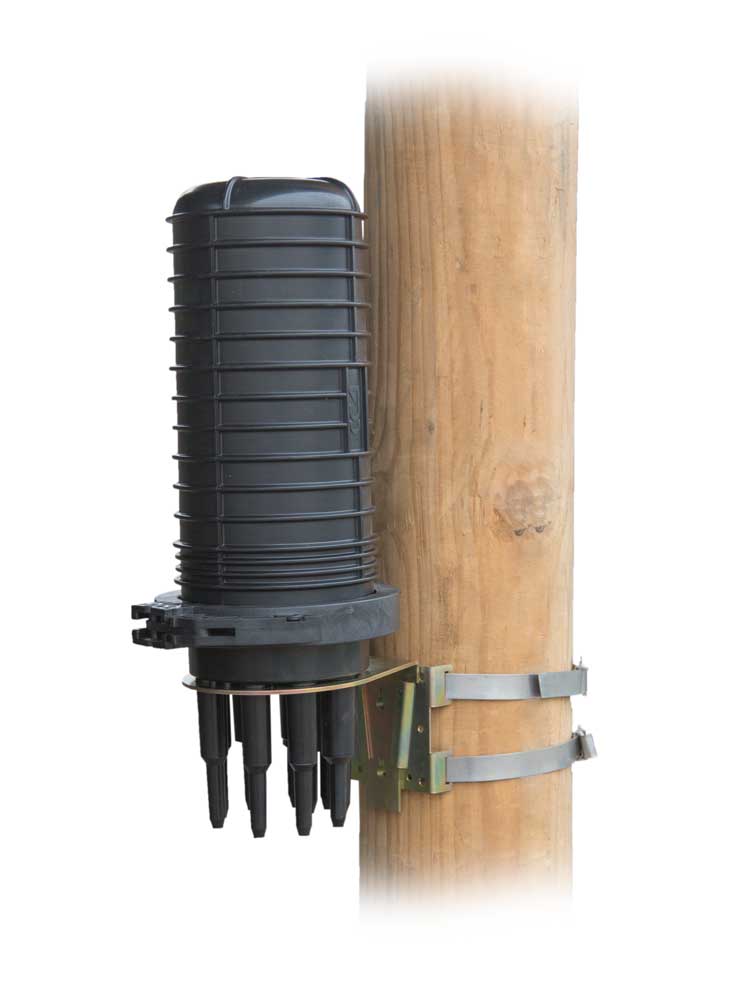

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Корпус (оголовник, кожух, хомут)1 шт.
Кассета КТ-3645 с крышкой1 шт.
Гильзы КДЗС 452540 шт.
Трубка ТУТ 33/8 для круглых вводов ОК2 шт.
Трубка ТУТ 19/5 для круглых вводов ОК2 шт.
Комплект маркеров и стяжек1 шт.
Силикагель (пакет)1 шт.
Пинцет для укладки КДЗС1 шт.

Характеристики

Кол-во сварных соединений216
Тип кассетКТ-3645
Макс. кол-во кассет6
Кол-во вводов:
- круглый ступенчатый, до 20 мм2
круглый ступенчатый, до 16 мм4
- овальный, до 10 мм/до 25 мм/транзит4/2/1
Герметизация корпусаХомут
Герметизация вводовТУТ
Температура эксплуатации ºСот -60 до +70
Габаритные размеры:
- длина, мм488
- диаметр, мм215
Масса, кг3
