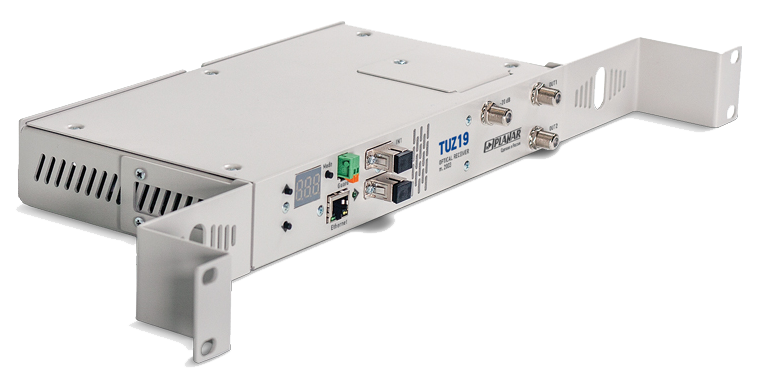

Приемник оптический TUZ 19 мод. 2001.18 Планар
Артикул: J0480
Один оптический вход, система мониторинга. Со встроенным анализатором каналов DVB-C.Статус: Под заказ
Опт1 23 149.50 a
Опт2 22 770.00 a
TUZ19 - это современный оптический приемник с микропроцессорным управлением, который предназначен для работы в оптических сетях с архитектурой FTTх.
Высокий выходной уровень дает возможность использования приемника для обслуживания большего количества абонентов и соответственно к снижению количества активных элементов в распределительной сети.
Прямой набор установок уровня и наклона, информативный индикатор и многоступенчатая защита всех портов, делают инсталляцию доступной для любого уровня подготовки персонала. В приемнике предусмотрены система резервирования по оптическим входам. Приемник оборудован высокоинтеллектуальным модулем мониторинга и управления по сети Ethernet со встроенным анализатором каналов. Использование оператором такой системы позволяет контролировать качество цифровых каналов стандарта DVB-C, не отходя от рабочего места оператора, тем самым, увеличив экономическую эффективность. Конструкция приемника предусматривает установку в 19" стойку.
Особенности:
- Исполнение в стойку 19”
- Высокий выходной уровень 110/114 дБмкВ (без наклона)
- Электронные регулировки усиления и наклона
- Система АРУ
- Индикация входной оптической мощности и выходного уровня
- Широкий диапазон входной оптической мощности
- Возможность комплектации бесперебойным источником питания (модели 2031.18 и 2033.18)
- Удалённое управление и мониторинг
- Встроенный анализатор каналов
Модельный ряд приемников TUZ19:
- м. 2001.18 – один оптический вход, система мониторинга
- м. 2003.18 – два оптических входа, система мониторинга
- м. 2031.18 – один оптический вход, система мониторинга, бесперебойный блок питания
- м. 2033.18 – два оптических входа, система мониторинга, бесперебойный блок питания
- м. 4001.18 – один оптический вход, система мониторинга, повышенный выходной уровень
- м. 4002.18 – два оптических входа, система мониторинга, повышенный выходной уровень
Технические характеристики:
| мод. 2001.18 | мод. 2003.18 | мод. 4001.18 | мод. 4002.18 | |
| Диапазон рабочих частот, МГц | 48…862 (1000 – опция) | 48…1000 | ||
| Неравномерность АЧХ, дБ | ±0,75 | |||
Максимальный выходной уровень (CTB/CSO < -60 дБ, CENELEC, 42к), дБмкВ
|
|
| ||
| Длина волны оптического сигнала, нм | 1200…1600 | |||
| Входная оптическая мощность, дБмВт | -9…+3 | |||
| Диапазон эффективной работы АРУ, дБмВт | -8…+2 | |||
| Режим работы АРУ | выкл/по входу | |||
| Возвратные оптические потери, дБ | 45 | |||
| Эффективность эквивалентного входного шумового тока, пА/√Гц | 4,5 | |||
| Диапазон регулировки уровня, дБ | 20 | |||
| Диапазон регулировки наклона, дБ | 18 | |||
| Затухание несогласованности, дБ, не менее | 18 – 1,5 дБ/окт | |||
| Присоединительный размер | 3/8” (F) | |||
| Ослабление сигнала на контрольном отводе, дБ | 20 | 30 | ||
| Количество входов | 1 | 2 | 1 | 2 |
| Оптический разъем | SC/APC | |||
| Количество входов* | 2 | |||
| Отношение сигнала к фоновой помехе, дБ | 70 | |||
| Напряжение питания от сети, В | ~180…250 | |||
| Потребляемая мощность, Вт | 14 | 21 | ||
| Габаритные размеры, мм | 482х187х43 | 482х217х43 | ||
| Масса, кг | 1,5 | 2 | ||
| Диапазон рабочих температур, °С | -20…+50 | |||
* - деление выходной мощности между выходами осуществляется с помощью сменной вставки SDu
Модули - вставки
| Выходные делители мощности SDu | ||
| Наименование | Функция | Вносимые потери (выход 1/выход 2) |
| SDu-00 | перемычка | 0 дБ |
| SDu-04 | делитель | 4/4 дБ |
| SDu-08 | ответвитель | 2/8 дБ |
| SDu-12 | ответвитель | 2/12 дБ |
| SDu-16 | ответвитель | 1/16 дБ |
| SDu-20 | ответвитель | 1/20 дБ |
Технические характеристики встроенного модуля анализатора каналов:
| Диапазон рабочих частот, МГц | 48…1000 |
| Шаг перестройки по частоте, кГц | 125 |
| Диапазон измеряемых уровней, дБмкВ | 70…120 |
| Разрешение по измеряемому уровню, дБ | 0,1 |
| Пределы допускаемой основной погрешности измерения уровня, дБ | ±2,0 |
| Время измерения уровня аналогового канала, мс, не более | 500 |
| Температура окружающей среды, °С | 0…50 |
| Измерение параметров цифровых каналов DVB-C | |
Параметры демодулятора:
|
|
Диапазон измерения MER:
|
|
| Разрешение по измерению MER, дБ | 0,1 |
| Пределы допускаемой основной погрешности измерения MER (Uch > 95 дБмкВ), дБ | ±2,0 |
Диапазон измерения BER:
|
|
| Время измерения параметров цифрового канала, мс, не более | 8000 |
Встроенный удалённый доступ позволяет передать данные о параметрах оптического приемника по сети Ethernet на пульт диспетчера.
Интерфейсы управления:
|
|
| Поддерживаемые сетевые протоколы |
|
Интерфейсы пользователя и управление:
| Удалённое управление |
|
| Местное управление | Ручное, при помощи 3х кнопок |
| Отображение |
|
Контролируемые параметры оптического приёмника и управление:
| Максимальное число поддерживаемых оптических входов приёмника | 2 |
| Измеряемая входная мощность, дБм | -11…+3 |
| Измеряемая мощность группового выходного РЧ сигнала*, дБмкВ | 80…120 |
| Температура внутри корпуса оптического приёмника, oС | -9…99 |
| Напряжение источника питания, В | 5…15 |
| Контроль электропитания и состояния АКБ оптического приёмника с ИБП | опционально |
| Переключение входов оптического приёмника |
|
| Переключение режима работы АРУ |
|
| Состояние охранного шлейфа | нарушен/восстановлен |
Примечание: * - 42к по стандарту СENELEC
Контролируемые и передаваемые по сети параметры:
- Мощность входного сигнала по обоим портам
- Выходной уровень
- Температура
- Напряжение питания встроенного источника
- Уровни аналоговых каналов (с учетом наклона эквалайзера)
- Уровни цифровых каналов (с учетом наклона эквалайзера)
- Параметр MER для QAM64/128/256, раздельно
- Параметр BER до декодера (настраиваемый порог)
- Параметр BER после декодера
