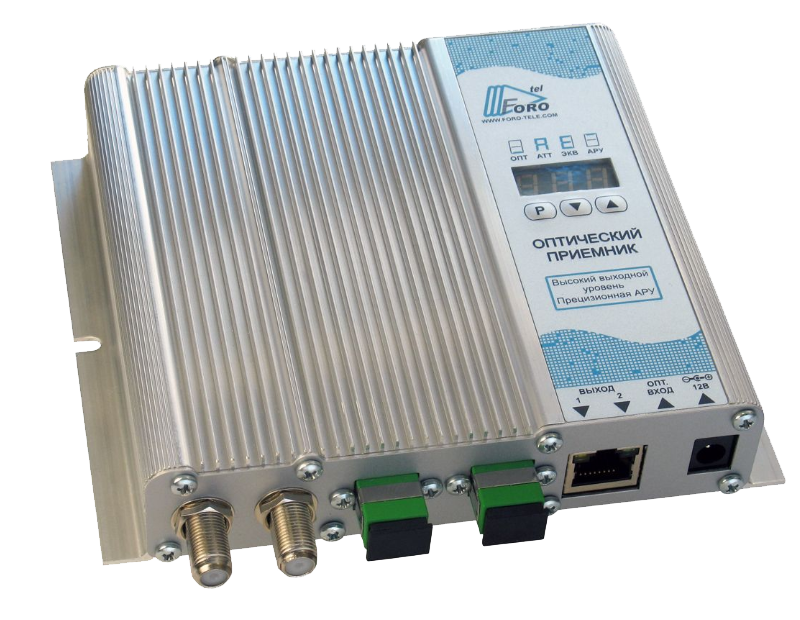

Версия для печатиПриемник оптический SHO 216A-E SM500 FOROtel, 116 дБмкВ, АРУ, 12В, SNMP(C), IP42, ЭУ

Приемник оптический SHO 216A-E SM500 FOROtel, 116 дБмкВ, АРУ, 12В, SNMP(C), IP42, ЭУ

Приемник оптический SHO 216A-E SM500 FOROtel, 116 дБмкВ, АРУ, 12В, SNMP(C), IP42, ЭУ

Артикул: SHO 216A-E SM500

Оптический приемник с высоким выходным уровнем сигнала 116 дБмкВ, при низких уровнях входной оптической мощности. -9..+2 дБм, 47-862 мГц. АРУ. SM500.

Статус: Под заказ

Опт1 5 357.88 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 5 227.20 a i При разовом заказе на сумму более 300 000 руб.

Особенности оптического приёмника:

  • Микропроцессорное управление, цифровая индикация выходного уровня
  • Рабочий выходной уровень не менее 116 дБмкВ
  • Прецизионная система стабилизации уровня выходного сигнала (АРУ) учитывает величину входной оптической мощности, индекс оптической модуляции (OMI) и количество каналов в групповом сигнале
  • Двухтактный GaAs Push-Pull выходной каскад повышенной мощности
  • Компактный алюминиевый корпус со степенью защиты IP42 с улучшенной теплоотдачей
  • Питаниеотадаптера 12 В (1А)
  • Модуль удаленного мониторинга и управления SNMP

Функциональность модуля мониторинга

  • Поддержка DHCP, HTTP, SNMPv2c, SNMP Trap, ICMP
  • Интерфейс Ethernet 10Мбит (10Base-T IEEE 802.3)
  • Уникальный МАС адрес
  • Мониторинг параметров входной оптической мощности, состояния системы АРУ, температуры оптического приемника, состояние охранного датчика
  • Удаленное управление параметрами аттенюатора, эквалайзера, корректировка уставки АРУ и режима переключения оптических входов
  • Мониторинг уровня выходного сигнала.

Технические характеристики:

Оптические параметры
Рабочая длина волны1100 - 1650 нм
Диапазон работы АРУ по входной оптической мощности-9 .. +2 дБм
Возвратные оптические потери, не хуже45 дБ
ВЧ параметры
Диапазон частот47 - 862 МГц
Неравномерность АЧХ±0,75 дБ
Отношение несущая/шум (CNR)
(-8 дБмопт. мощности, OMI= 4%), не менее
48 дБ
Выходной уровень группового сигнала по EN50083-3
(42 канала, 9 дБ наклон, CTB, CSO < –60 дБ), не менее
116 дБмкВ
Точность поддержания уровня выходного сигнала в системе АРУ±0,75 дБ
Сопротивление нагрузки75 Ом
Коэффициент отражения по выходу14 дБ
Глубина регулировки усиления, шаг 1 дБ0 .. 25 дБ
Глубина регулировки наклона АЧХ, шаг 1 дБ0 .. 18 дБ
Регулировка диапазона АРУ, шаг 0,2 дБ-2 .. +2 дБ
Ослабление на дополнительном выходе или сплиттер (оговаривается призаказе)(30, 20)±1, 4±0,75
Общие параметры
Напряжение питания постоянного тока, в пределах12-15 В
Потребляемая мощность, не более8 В*А
Габаритные размеры146 х 140 х 29 мм
Масса0,3 кг
Тип ВЧ соединенийF
Тип оптических коннекторовSC/APC
Диапазон рабочих температур-20 .. +50 °С
