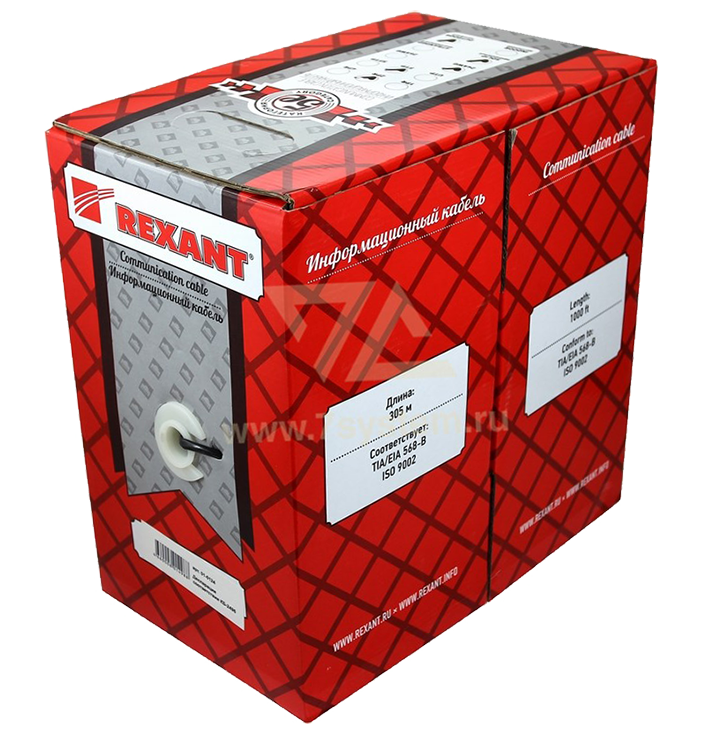

Кабель UTP 4PR 24AWG CAT5e Rexant, 305 м
Артикул: 01-0043
Используется для передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
Проводник изготовлен из медной проволоки ∅ 0,5 мм, удобно врезается в разъем.
Волновое сопротивление каждой пары 100 Ом.
Статус: В наличии
Опт1 33.46 a
Опт2 32.75 a

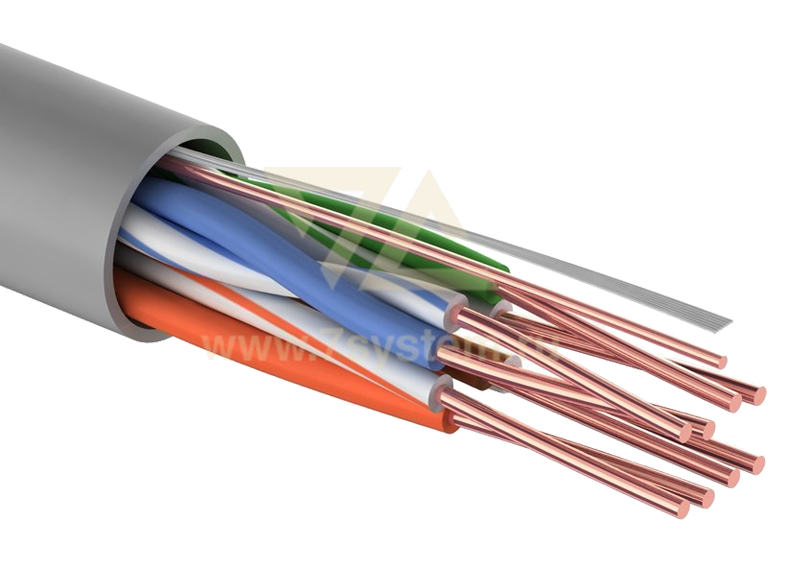

Кабель состоит из изолированных медных однопроволочных токопроводящих жил диаметром 0.51±0.02мм, скрученных в группы следующих типов: пара, звездная четверка, двойная парная, двойная звездная. Каждая жила в полиэтиленовой изоляции и имеет цветовую идентификацию. Оболочка кабеля сплошная из ПВХ. Предусмотрен разрывной шнур для зачистки оболочки кабеля.
Условия применения: Применяется в системах СКС при прокладке внутри зданий.
Выполняемые функции: Обеспечение передачи цифровых сигналов в диапазоне частот, соответствующих категории 5.
Электрические характеристики (20 °C):
- диапазон частот – до 100МГц
- сопротивление токопроводящей жилы – не более 96 Ом/км
- сопротивление изоляции проводника – не менее 5 ГОм/км
- электрическая емкость пар – не более 56 нФ/км
Частотные характеристики:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,3 | 62,5 | 100 | 125 |
| Собственное затухание, дБ/100м | 2 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 | 24,9 |
| Переходное затухание между цепями на ближнем конце кабеля (NEXT), дБ/100м | 62 | 53 | 47 | 44 | 43 | 40 | 35 | 32 | |
| Защищенность цепи на дальнем конце кабеля(FEXT), дБ/100м | 61 | 49 | 41 | 37 | 35 | 31 | 25 | 21 | |
| Обратные потери (RL), на длине 100м, дБ, не менее | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
Условия эксплуатации:
- диапазон температур: от минус 10 °C до плюс 40 °C
- прочность изоляции проводника при растяжении - не менее 9.0 МПа
- минимальный радиус изгиба - не более 20 наружных диаметров кабеля
