Кабель оптический ИКСЛН-М4П-А8-2.7 Интегра

Артикул: IKSLN-M4P-A8-2.7

Модульная конструкция сердечника без промежуточной оболочки (облегченная конструкция), оболочка не распространяет горение. 4 модуля, 8 волокон, 2,7 кН.

Статус: Под заказ

Опт1 39.30 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 38.30 a i При разовом заказе на сумму более 300 000 руб.

Назначение:
Оптический кабель ИКСЛ-М4П-А4…48-2.7 многомодульной конструкции предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям, а также внутри зданий.

Конструкция:

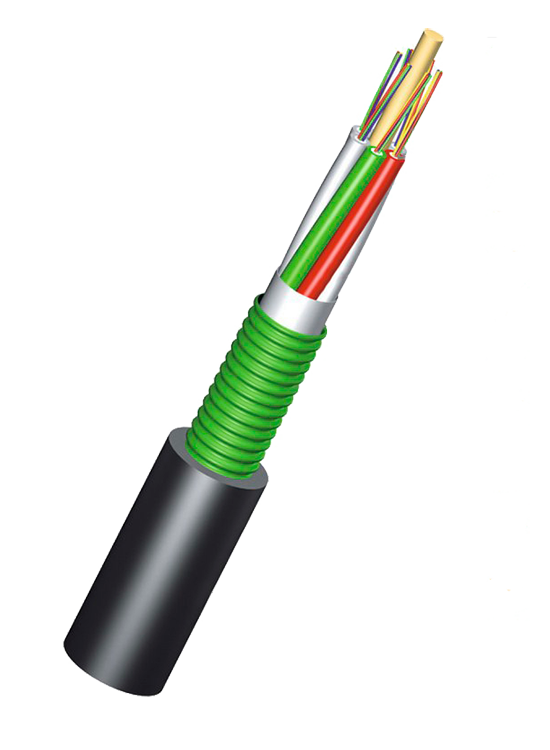

Оптический кабель ИКСЛ-М4П-А4…48-2.7 содержит от 4 до 48 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптических модулях, заполненных гидрофобным гелем. Модули повиты вокруг центрального силового элемента из стеклопрутка и скреплены полиэстеровыми нитями. Межмодульное пространство заполнено гидрофобным гелем. Поверх скрутки модулей выполнен покров из стальной ламинированной гофрированной ленты. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивают две продольные стальные проволоки и центральный силовой элемент.

Технические характеристики:

Количество оптических волокон	От 4 до 8	От 12 до 16	24	От 32 до 48
Наружный диаметр	8,5 мм	8,5 мм	8,8 мм	9,3 мм
Вес 1 километра кабеля	83 кг	84 кг	87 кг	95 кг
Динамическое растягивающее усилие	2,7 кН
Минимальный радиус изгиба	20 диаметров кабеля при температуре -10 °C
Раздавливающее усилие	0,4 кН/см
Максимальная строительная длина	6 км
Максимальная ударная нагрузка	10 Дж
Температура хранения и перевозки	От -40 до +50 °C
Температура монтажа	От -20 до +50 °C
Температура эксплуатации	От -40 до +50 °C

Расшифровка маркировки ИКСЛН-М4П-А8-2.7:
ИК – оптический кабель марки «Интегра-Кабель»
С – тип защитного бронепокрова (стальная гофрированная ламинированная лента)
Л – отсутствует промежуточная оболочка (облегченная конструкция)
Н – оболочка из композиции, не распространяющей горение
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
8 – количество оптических волокон в кабеле
2.7 – максимально допустимое растягивающее усилие кабеля, в кН
