Версия для печатиКабель оптический ИК/Т-Т-А8-4.0 Интегра

Кабель оптический ИК/Т-Т-А8-4.0 Интегра

Кабель оптический ИК/Т-Т-А8-4.0 Интегра

Артикул: ABDEBC-007

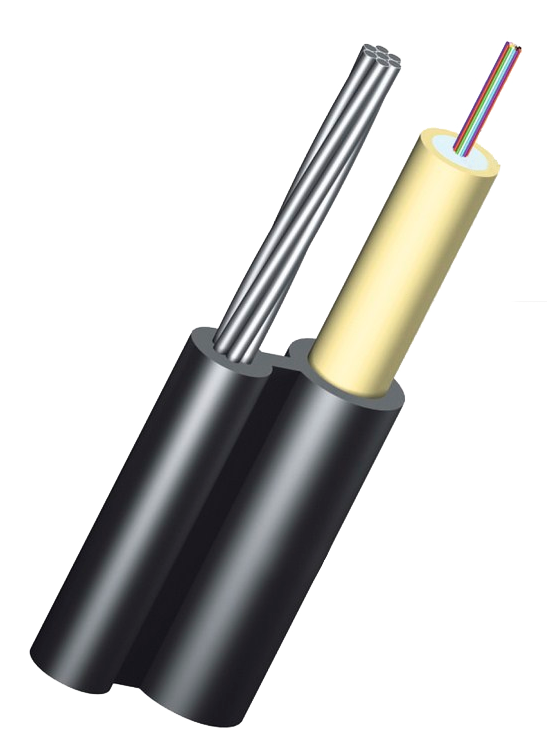

Подвесной оптический кабель типа "8" с внешним металлическим силовым элементом - стальной трос. Волокна располагаются в одной центральной трубке. 8 волокон, 4 кН.

Статус: Под заказ

Опт1 29.60 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 28.90 a i При разовом заказе на сумму более 300 000 руб.

Назначение:

Оптический кабель ИК/Т-Т-А4…24-4.0 с выносным силовым элементом предназначен для подвески на опорах линий связи, между зданиями и сооружениями.

Конструкция:
Оптический кабель ИК/Т-Т-А4…24-4.0 содержит от 4 до 24 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптическом модуле, заполненном гидрофобным гелем. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает стальной трос из канатной проволоки диаметром 2,8 мм, диаметр троса по оболочке 5,2 мм.

Технические характеристики:

Количество оптических волоконот 4 до 121624
Габаритные размеры5,2 х 12,9 мм6,4 х 13,6 мм6,8 х 14 мм
Вес 1 километра кабеля80 кг91 кг102 кг
Минимальный радиус изгиба20 диаметров кабеля при температуре -10 °C
Динамическое растягивающее усилие4,0 кН
Статическое растягивающее усилие3,4 кН
Раздавливающее усилие (долговременное)0,3 кН/см
Максимальная строительная длина6 км
Максимальная ударная нагрузка5 Дж
Температура хранения и перевозкиОт -60 до +70 °C
Температура монтажаОт -30 до +50 °C
Температура эксплуатацииОт -60 до +70 °C

Расшифровка наименования ИК/Т-Т-А8-4.0

ИК – оптический кабель марки «Интегра-Кабель»
/Т – внешний силовой элемент (стальной трос или проволока в полимерном покрытии)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
8 – количество оптических волокон в кабеле
4.0 – максимально допустимое растягивающее усилие кабеля, в кН

Цветовая маркировка оптических волокон:
