Кабель оптический ИКАЛс-М6П-А12-7.0 Интегра
Артикул: IKALs-M6P-A12-7
Самонесущий диалектрический оптический кабель. Сердечик — повив оптических модулей. Центральный силовой элемент — стеклопластиковый пруток. 12 волокон, 7 кН.Статус: Под заказ
Опт1 47.36 a
Опт2 46.17 a
Назначение:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 самонесущий полностью диэлектрический (ADSS) предназначен для подвески на опорах линий связи, между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам.

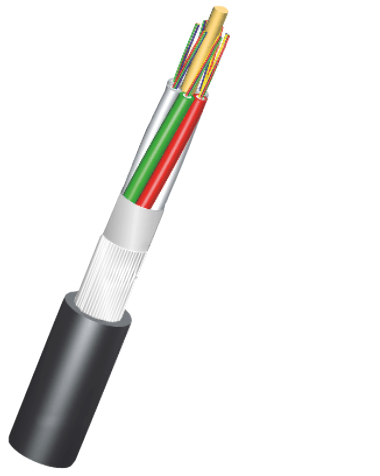

Конструкция:
Оптический кабель ИКАЛС-М4П-А8…16-6.0/8.0 содержит от 4 до 48 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптических модулях, заполненных гидрофобным гелем. Оптические модули повиты вокруг центрального силового элемента – стеклопластикового прутка. Межмодульное пространство заполнено гидрофобным гелем. Для фиксации повива модулей используются полиэстеровые нити и полимерная лента. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает повив из стеклокорвинга (стеклонитей).
Технические характеристики:
| Динамическое растягивающее усилие | 6,0 кН | 8,0 кН |
| Количество оптических волокон | 8 или 16 | 8 или 16 |
| Диаметр кабеля | 10,2 мм | 10,4 мм |
| Вес 1 километра кабеля | 94 кг | 96 кг |
| Минимальный радиус изгиба | 20 диаметров кабеля при температуре -10 °C | |
| Раздавливающее усилие (долговременное) | 0,3 кН/см | |
| Максимальная строительная длина | 6 км | |
| Максимальная ударная нагрузка | 5 Дж | |
| Температура хранения и перевозки | От -60 до +70 °C | |
| Температура монтажа | От -30 до +50 °C | |
| Температура эксплуатации | От -60 до +70 °C | |
Расшифровка маркировки кабеля ИКАЛс-М4П-А12-7.0:
ИК – оптический кабель марки «Интегра-Кабель»
А – повив из арамидных упрочняющих нитей
Л – облегченная конструкция кабеля, без промежуточной оболочки
с – стеклонити
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
12 – количество оптических волокон в кабеле
7,0 – максимально допустимое растягивающее усилие кабеля, в кН
