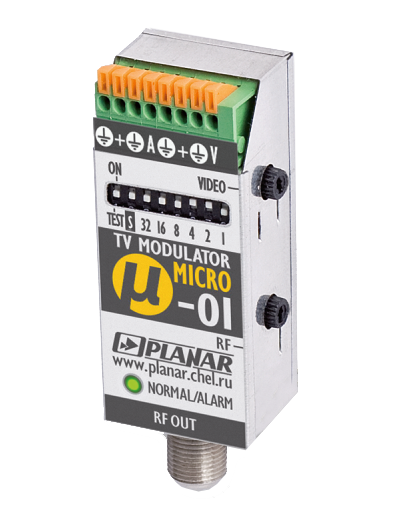

Модулятор Micro-01 Планар
Артикул: Y0146
Модуляторы серии Micro предназначены для преобразования полного цветового видеосигнала и сигнала звукового сопровождения в радиосигнал телевидения.Статус: Под заказ
Опт1 3 843.00 a
Опт2 3 780.00 a
Самый миниатюрные ТВ модуляторы в отрасли (70мм х 25мм х 20мм).
Небольшие габариты позволяют разместить модулятор этой серии в труднодоступных местах (например, в термокожухе видеокамеры). Модулятор может питаться, как от 9-вольтового источника, так и 12-вольтового, что позволяет использовать один общий блок питания практически с любой миниатюрной видеокамерой.
В зависимости от рабочего диапазона частот, модуляторы серии Micro выпускаются в трех исполнениях: Micro-01, Micro-02, Micro-03.
Особенности:
- Двухполосная модуляция
- Высокая точность настройки, обеспечиваемая цифровым синтезатором
- Настройка на канал – с помощью наборного поля
- Встроенный генератор тест – сигнала
- Удобное подключение к миниатюрным/модульным видеокамерам (видеоглазкам) через 3-х или 4-х жильный провод
- Выходной уровень не менее 100дБмкВ
- Ток потребления =110мА
| Каналы | 1…5твк |
| Вход видеосигнала | |
| Полоса частот, Гц | 20…6х106 |
| Неравномерность АЧХ в указанной полосе, дБ | ±1 |
| Уровень, В/импеданс | 1/75 Ом |
| Пределы регулировки уровня, дБ | ±3 |
| Тип разъёма | DG141V-2,54-08 |
| Вход сигнала звукового сопровождения | |
| Уровень, В/импеданс | 0,7/12 кОм |
| Тип разъёма | DG141V-2,54-08 |
| RF Выход | |
| Максимальный уровень, дБмкВ/импеданс | 100/75 Ом |
| Пределы регулировки уровня, дБ | 10 |
| Тип разъёма | F |
| Шаг установки частоты, МГц | 8 (один канал) |
| Нестабильность частоты выходного сигнала | ±2х10-5 |
| Разнос несущих изображения и звукового сопровождения, МГц | 6,5 |
| Питание | |
| Напряжение питания, В | 9…12 |
| Потребляемый ток, А | 0,11 |
| Прочие | |
| Рабочий диапазон температур, С | 0…+50 |
| Габариты корпуса, мм | 70х25х20 |
| Вес, г | 10 |
