Кабель оптический ИК/Т-Т-А24-8.0 Интегра
Артикул: ABDEEC-008
Подвесной оптический кабель типа "8" с внешним металлическим силовым элементом - стальной трос. Волокна располагаются в одной центральной трубке. 24 волокна, 8 кН.Статус: Под заказ
Опт1 54.30 a
Опт2 52.90 a
Назначение:
Оптический кабель ИК/Т-Т-А4…24-8.0 с выносным силовым элементом предназначен для подвески на опорах линий связи, между зданиями и сооружениями.
Конструкция:

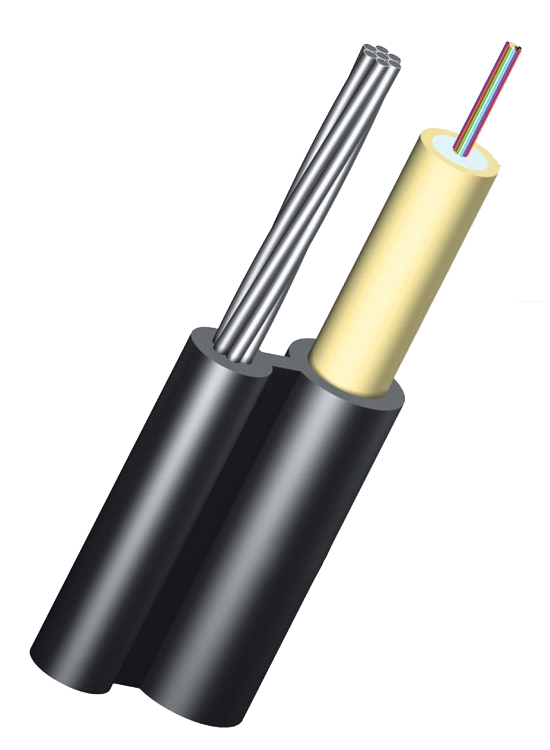

Оптический кабель ИК/Т-Т-А4…24-8.0 содержит от 4 до 24 одномодовых оптических волокон стандарта ITU-T G.652D (single mode fiber) в оптическом модуле, заполненном гидрофобным гелем. Внешняя оболочка выполнена из полиэтилена высокой плотности, устойчивого к воздействию прямых солнечных лучей. Прочность к продольным нагрузкам обеспечивает стальной трос из канатной проволоки диаметром 3,4 мм, диаметр троса по оболочке 5,8 мм.
Технические характеристики:
| Количество оптических волокон | от 4 до 12 | 16 | 24 |
| Габаритные размеры | 6,4 х 14,2 мм | 6,4 х 14,2 мм | 6,8 х 14,6 мм |
| Вес 1 километра кабеля | 113 кг | 113 кг | 102 кг |
| Минимальный радиус изгиба | 20 диаметров кабеля при температуре -10 °C | ||
| Динамическое растягивающее усилие | 8,0 кН | ||
| Статическое растягивающее усилие | 6,8 кН | ||
| Раздавливающее усилие (долговременное) | 0,3 кН/см | ||
| Максимальная строительная длина | 6 км | ||
| Максимальная ударная нагрузка | 5 Дж | ||
| Температура хранения и перевозки | От -60 до +70 °C | ||
| Температура монтажа | От -20 до +50 °C | ||
| Температура эксплуатации | От -60 до +70 °C | ||
Расшифровка наименования ИК/Т-Т-А24-8.0
ИК – оптический кабель марки «Интегра-Кабель»
/Т – внешний силовой элемент (стальной трос или проволока в полимерном покрытии)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
24 – количество оптических волокон в кабеле
8.0 – максимально допустимое растягивающее усилие кабеля, в кН
Цветовая маркировка оптических волокон:
